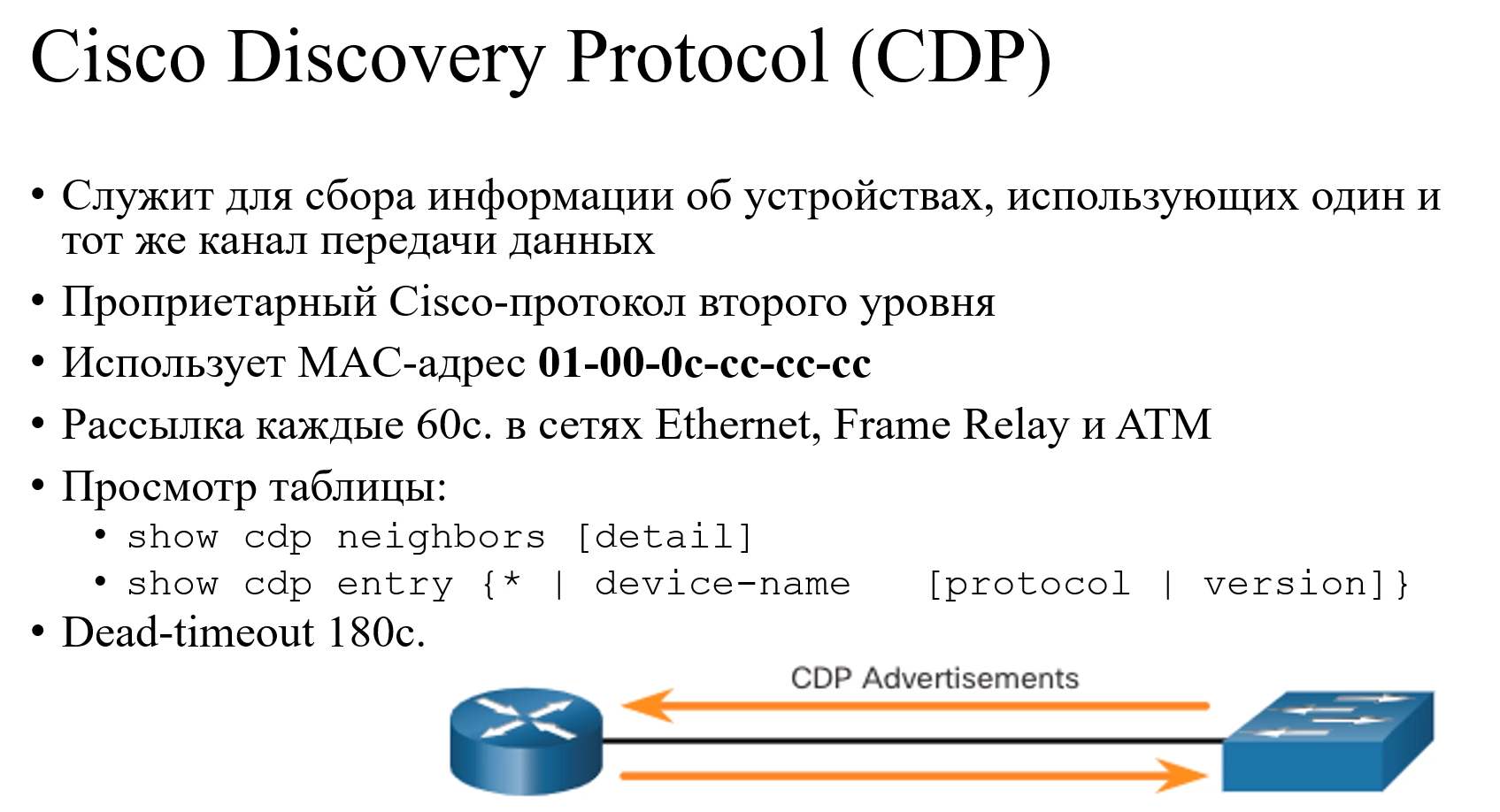

CDP

Административный протокол. На работу сети не влияет

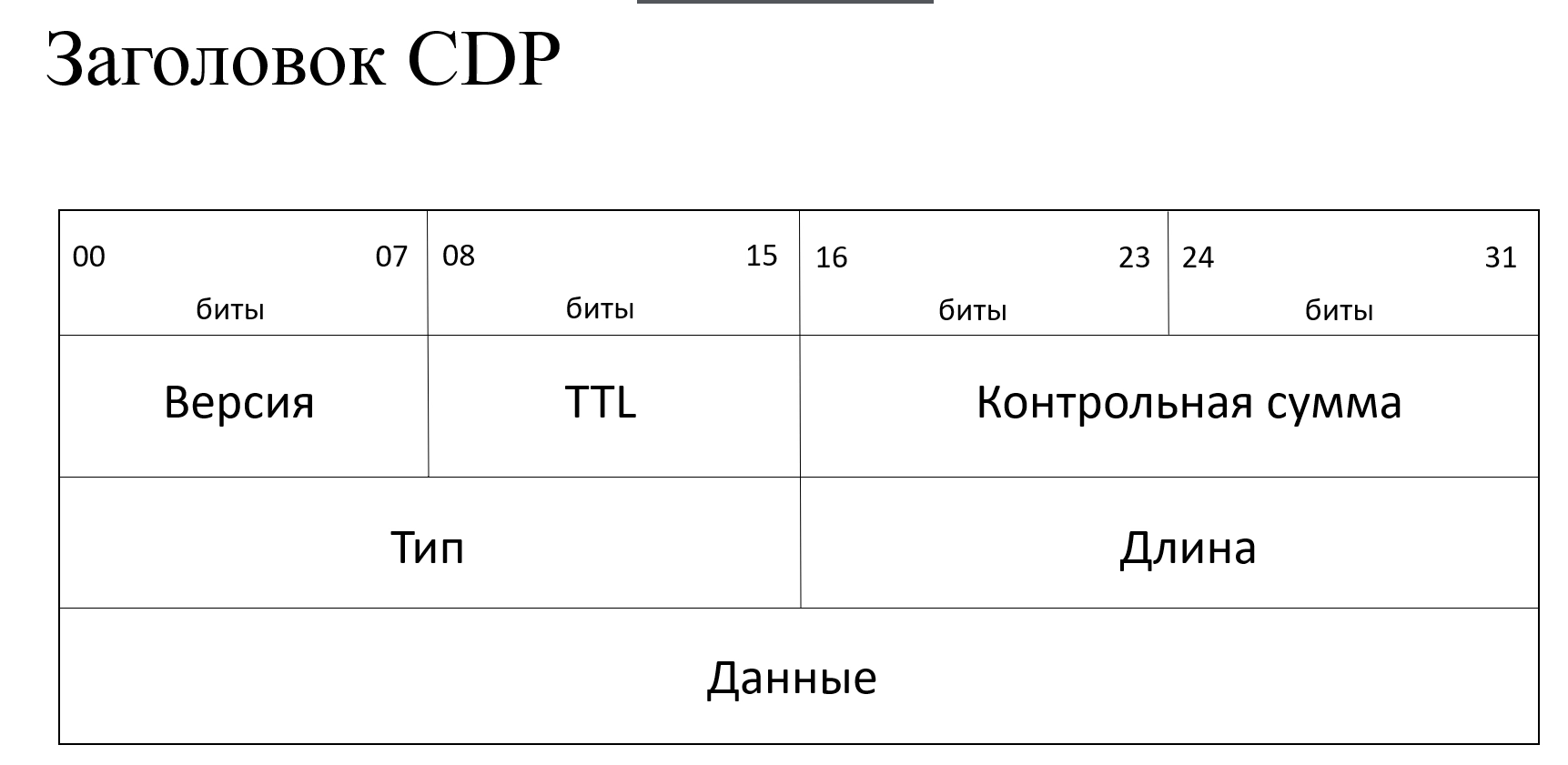

Заголовок

ttl - сколько хранить информацию, переданную в пакете

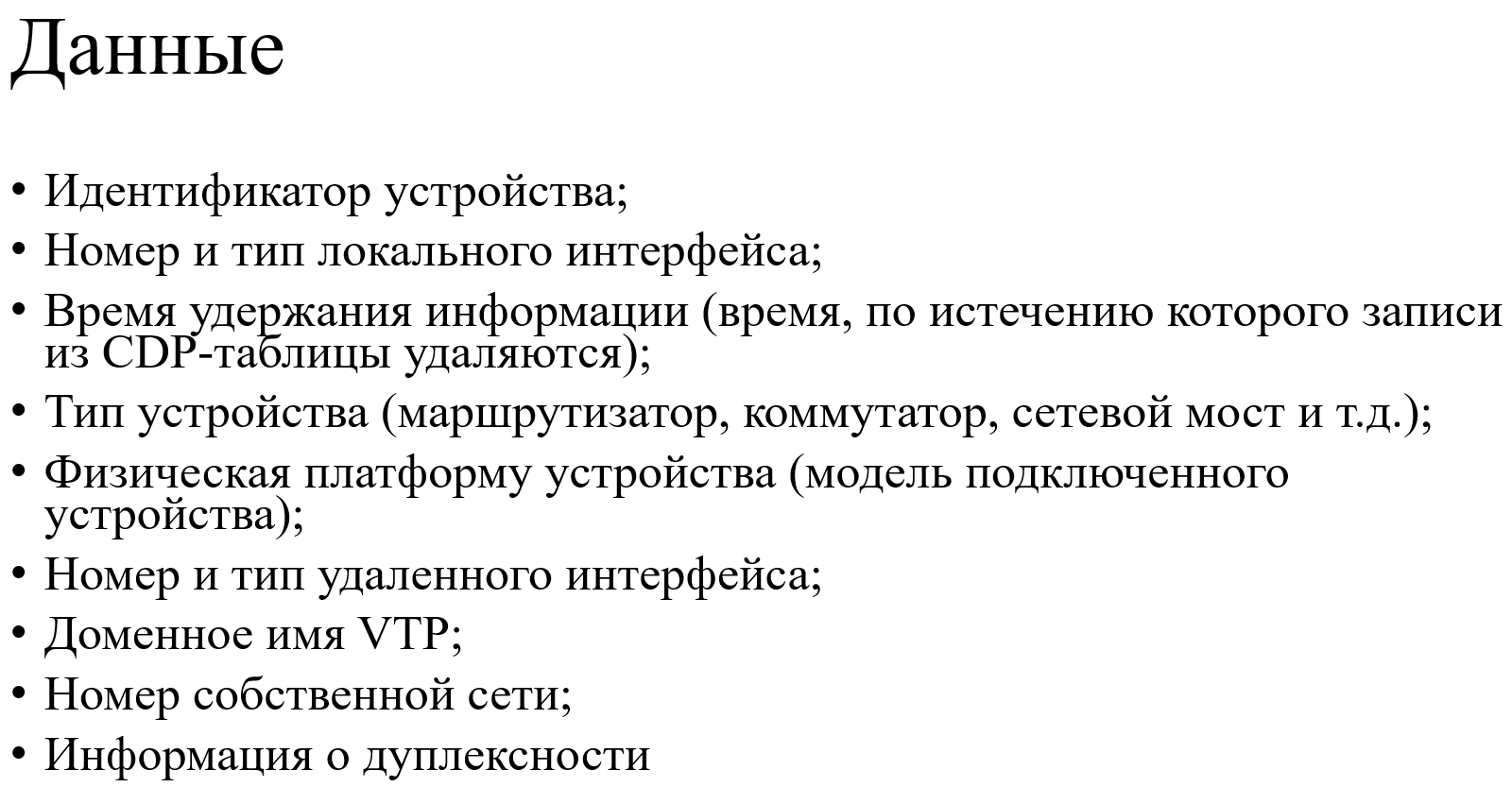

Поле Данных

Идентификатор устройства - hostname устройства

Время удержания зависит от частоты отправки сообщений

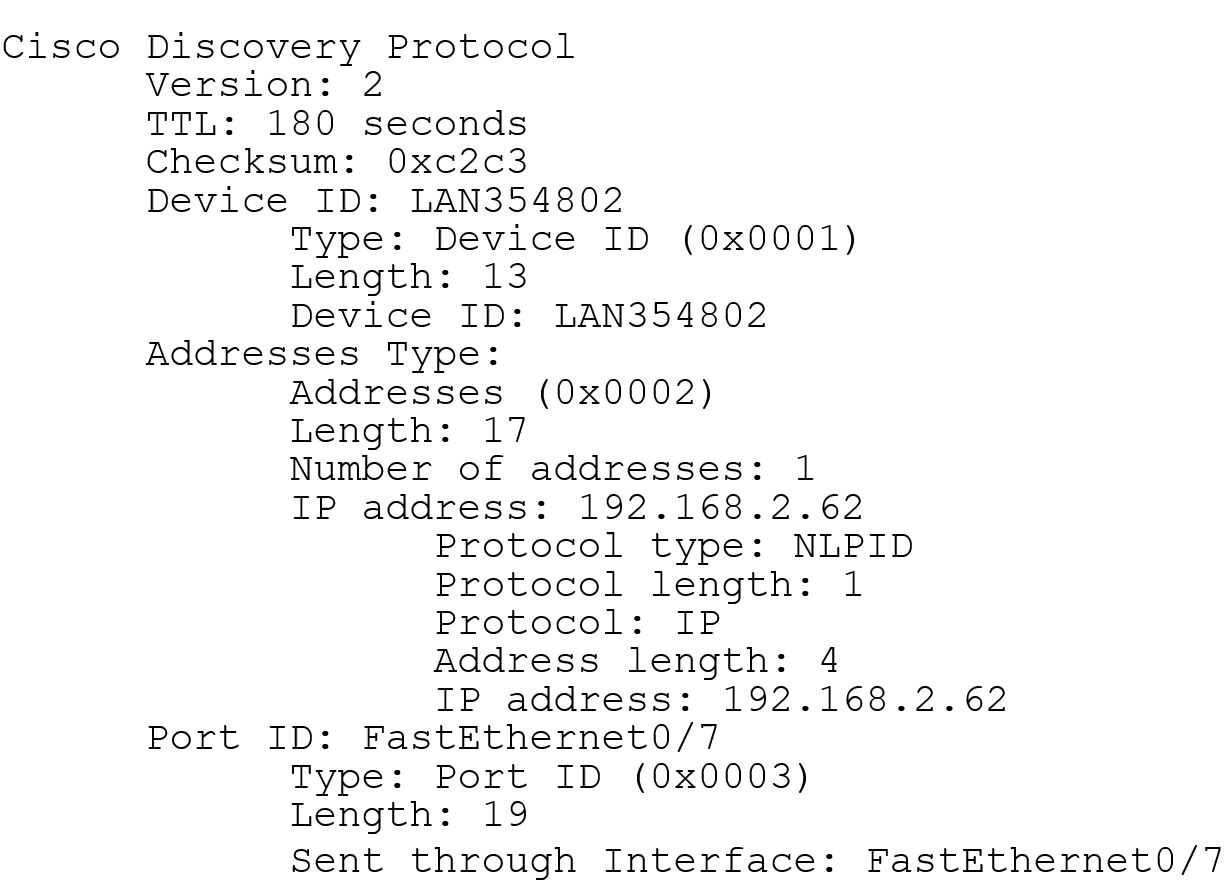

Пример пакета (wireshark)

Можно узнать, каким интерфейсом подключен к маршрутизатор

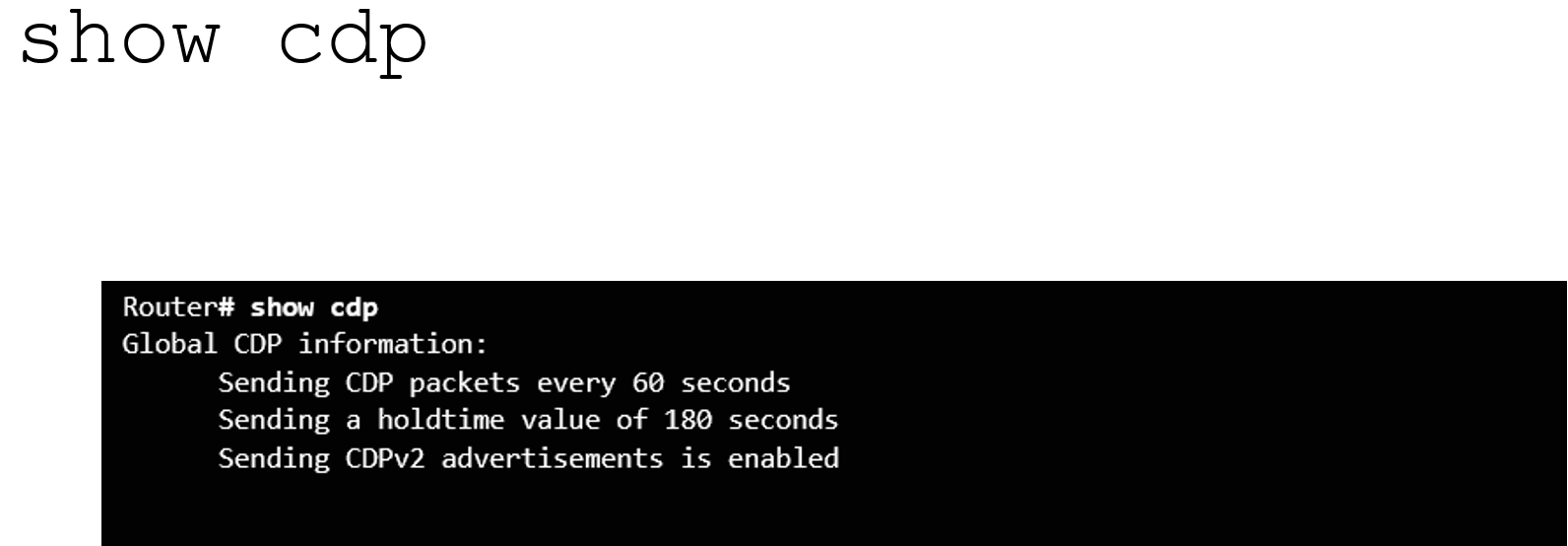

команда show cdp

Общая настройка

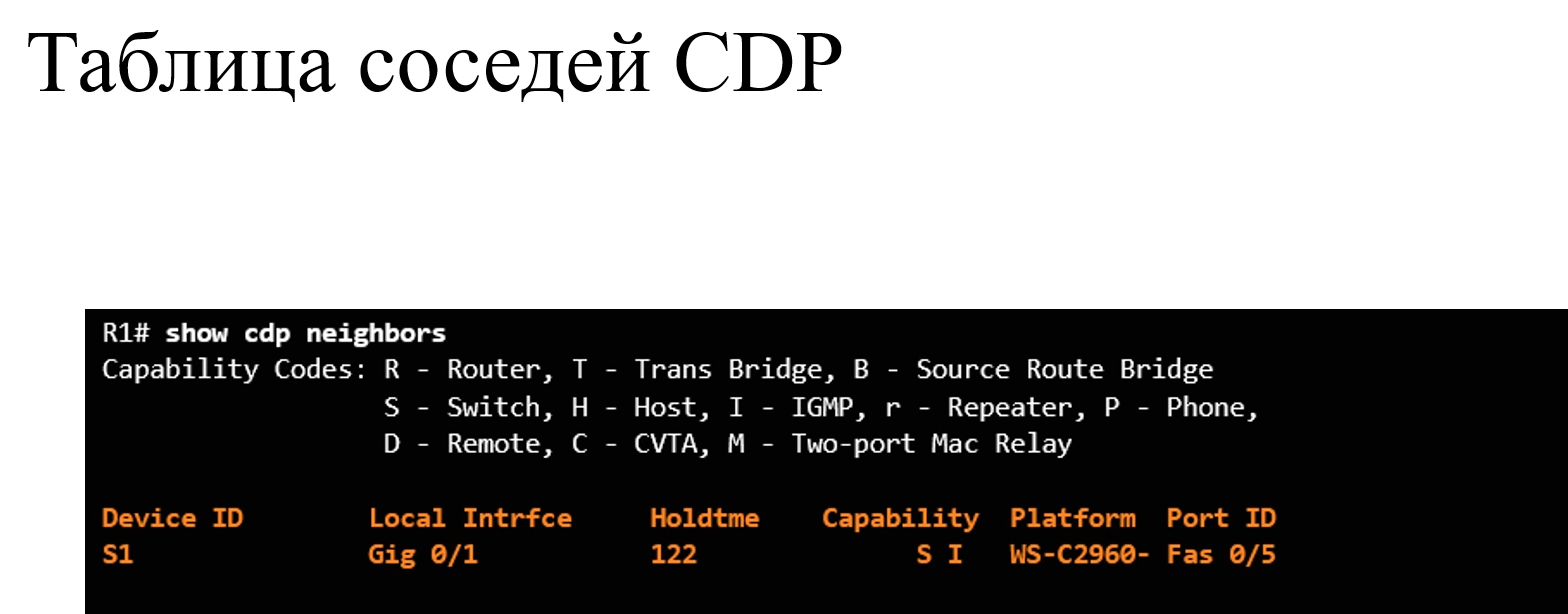

Команда show cdp neighbours

show cdp neighbours

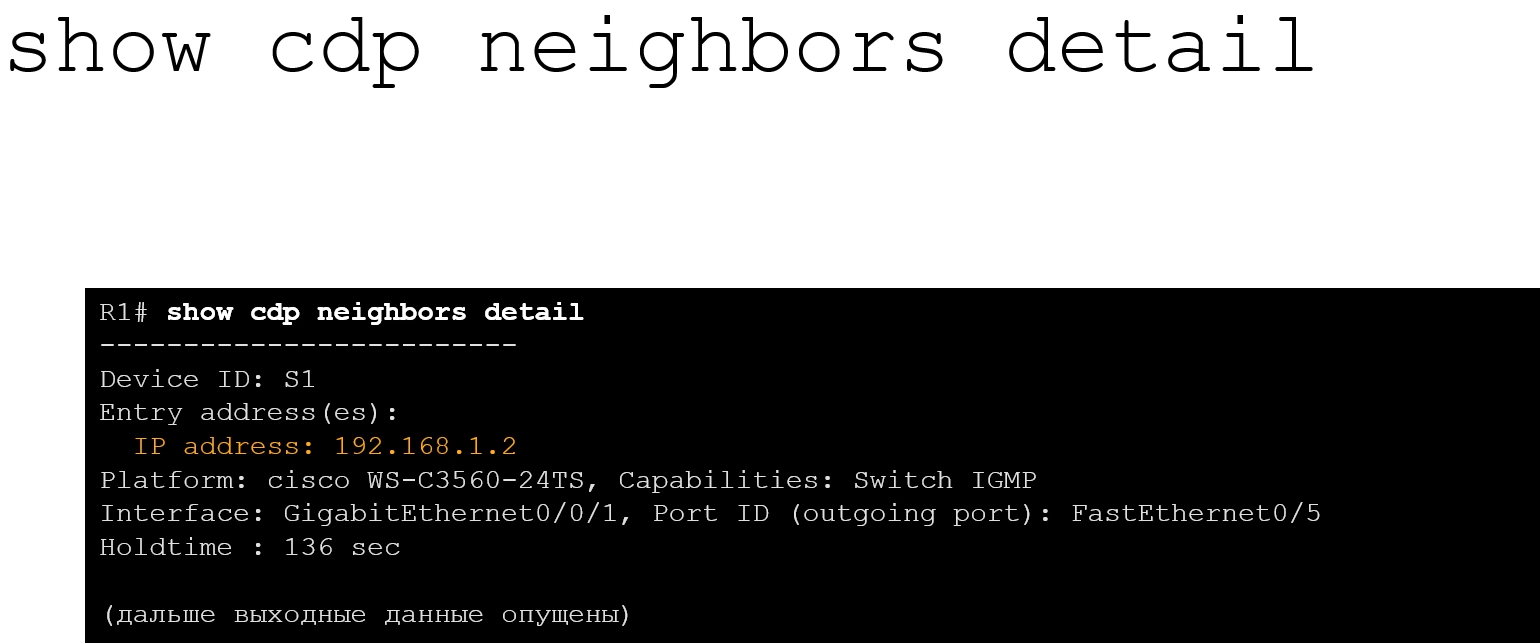

Команда show cdp neighbours detail

Можем посмотреть версию IOS

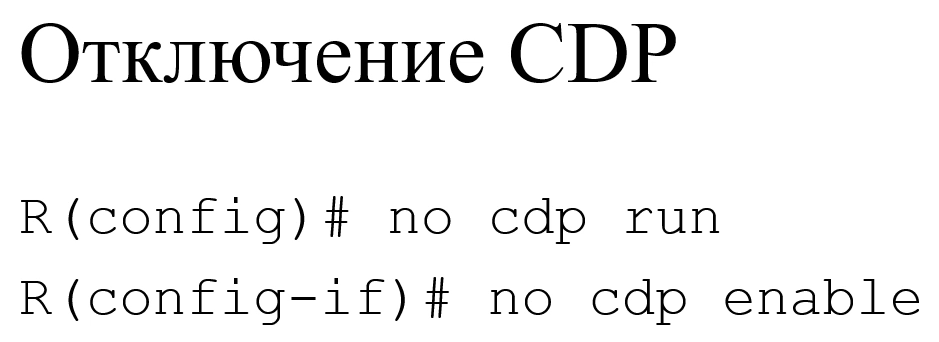

Отключение cdp

Протокол включен по умолчанию, отправляет сообщения на каждый активный интерейс

no cdp run

no cdp enable

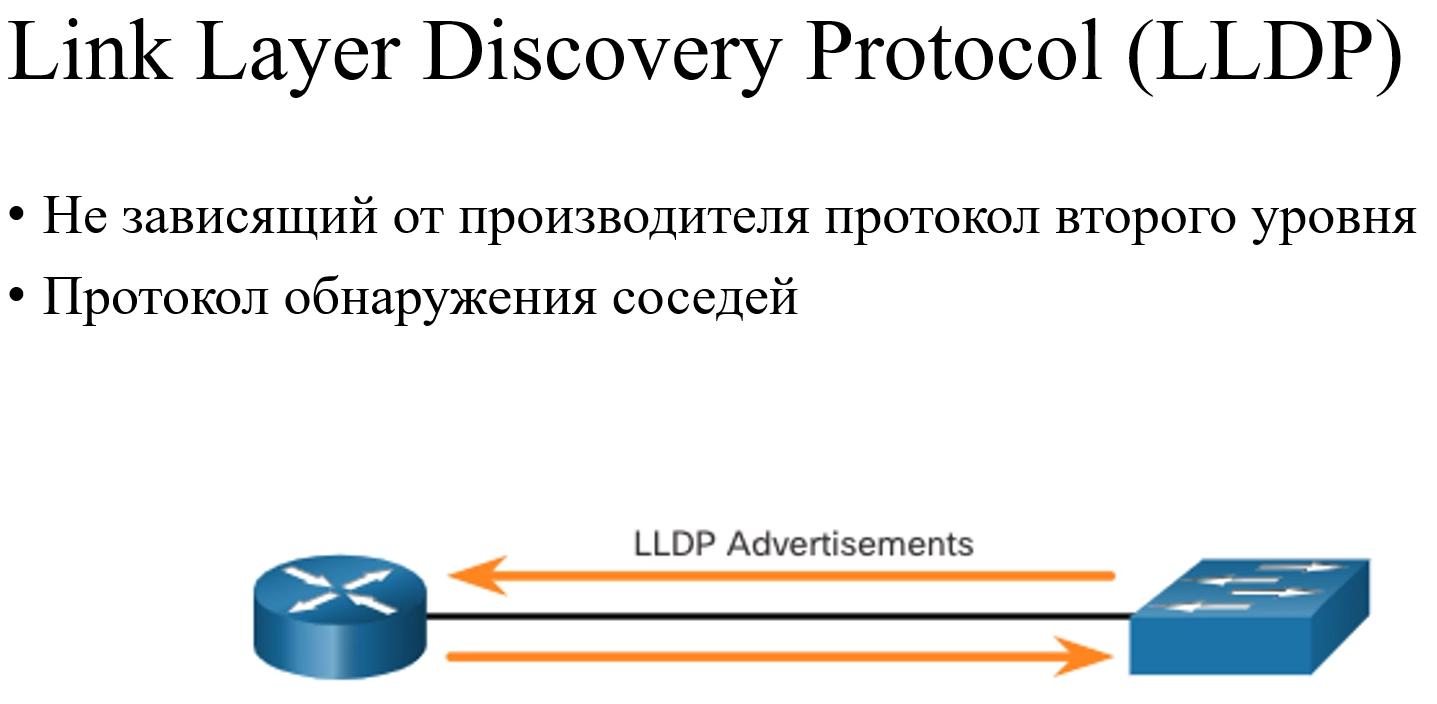

LLDP

Не зависит от производителя устройства

Не запущен по умолчанию

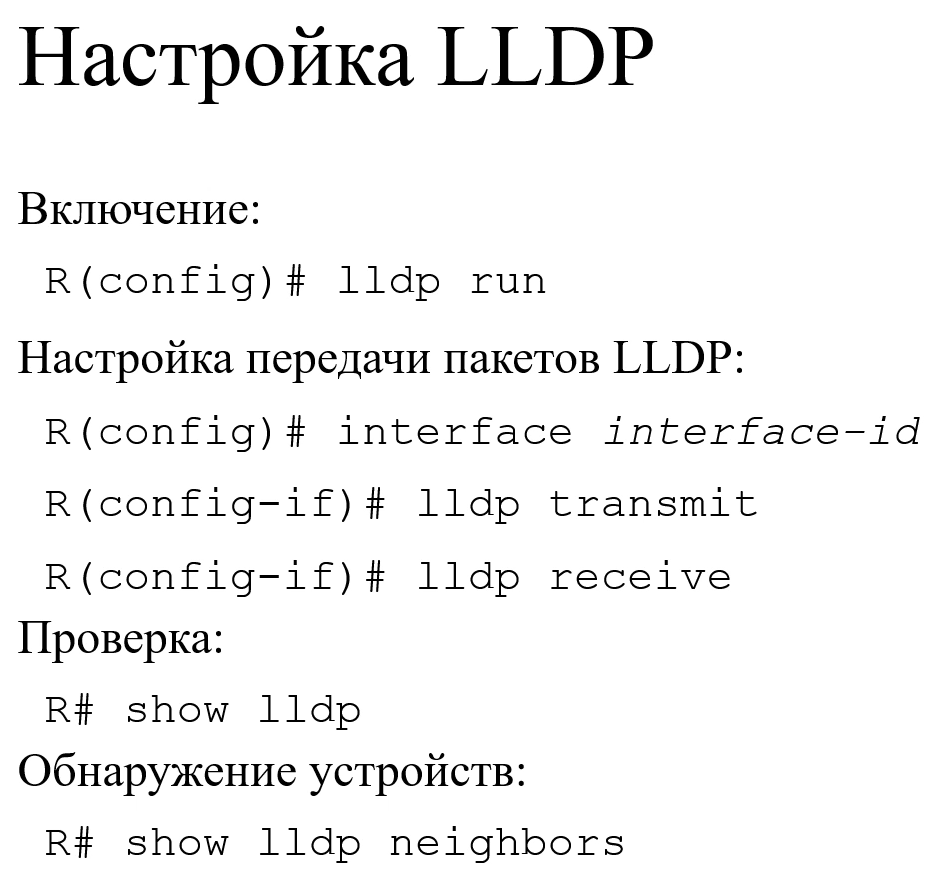

Настройка LLDP

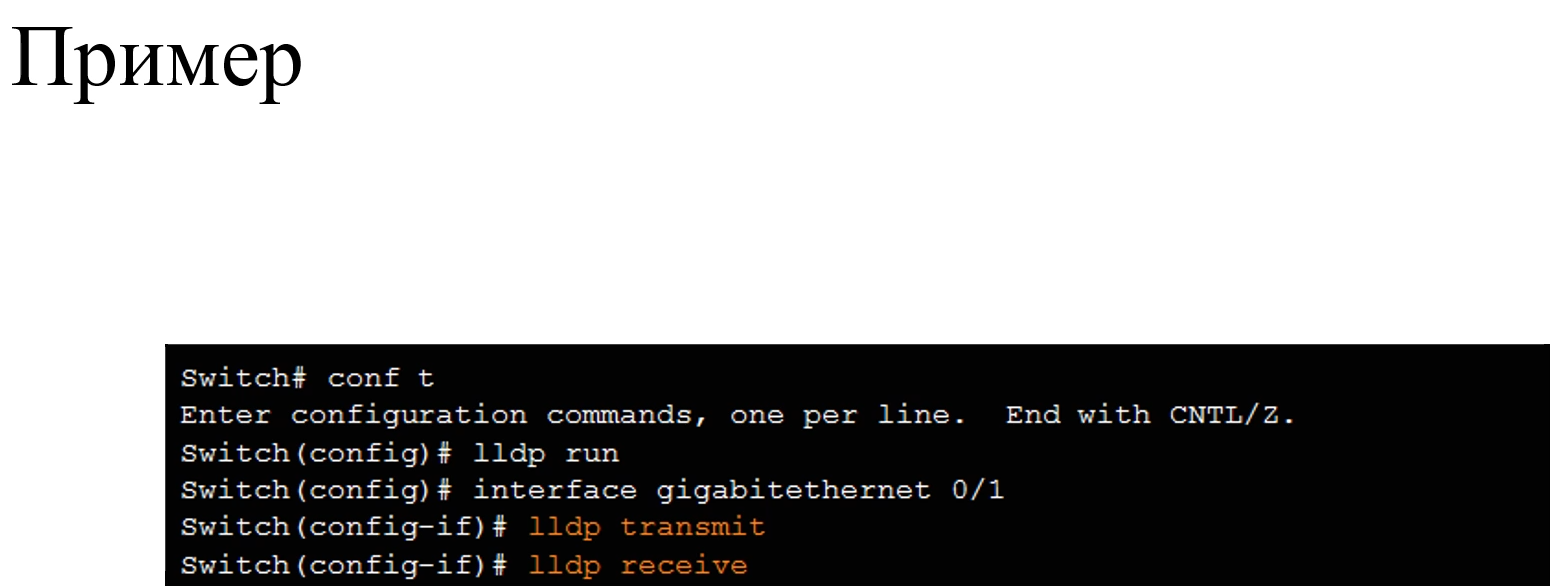

включение LLDP пример

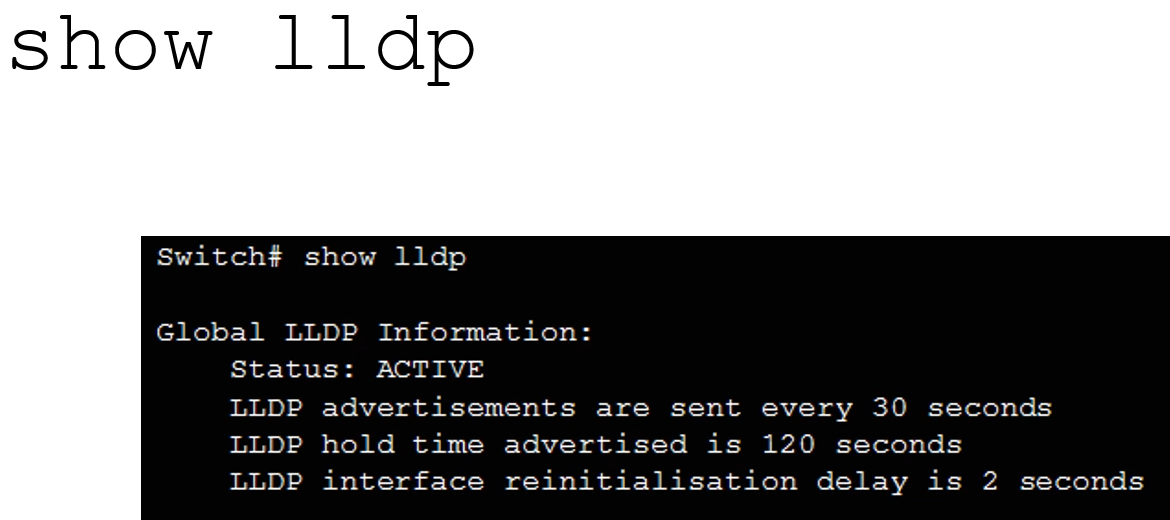

Пример show LLDP

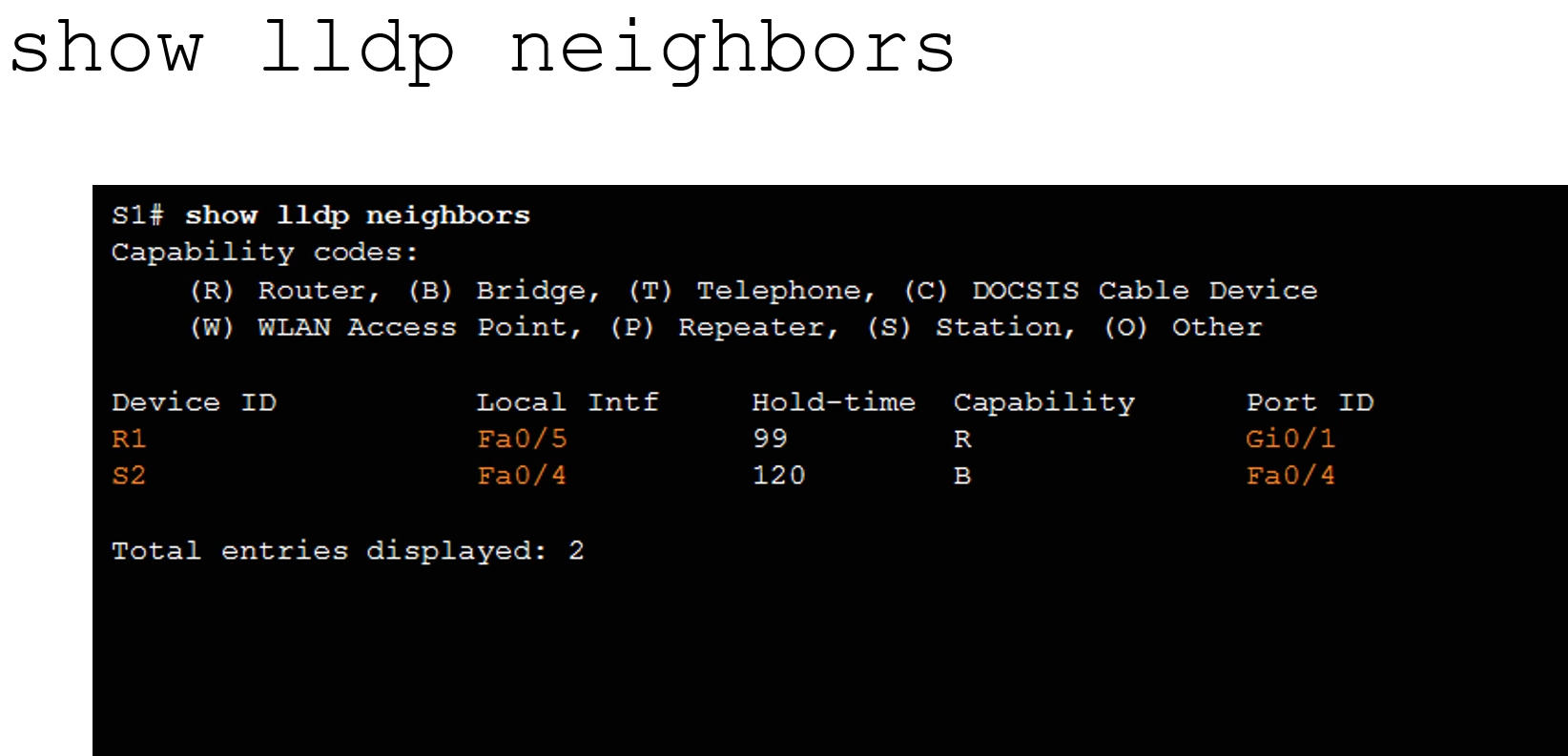

Пример show LLDP neighbours

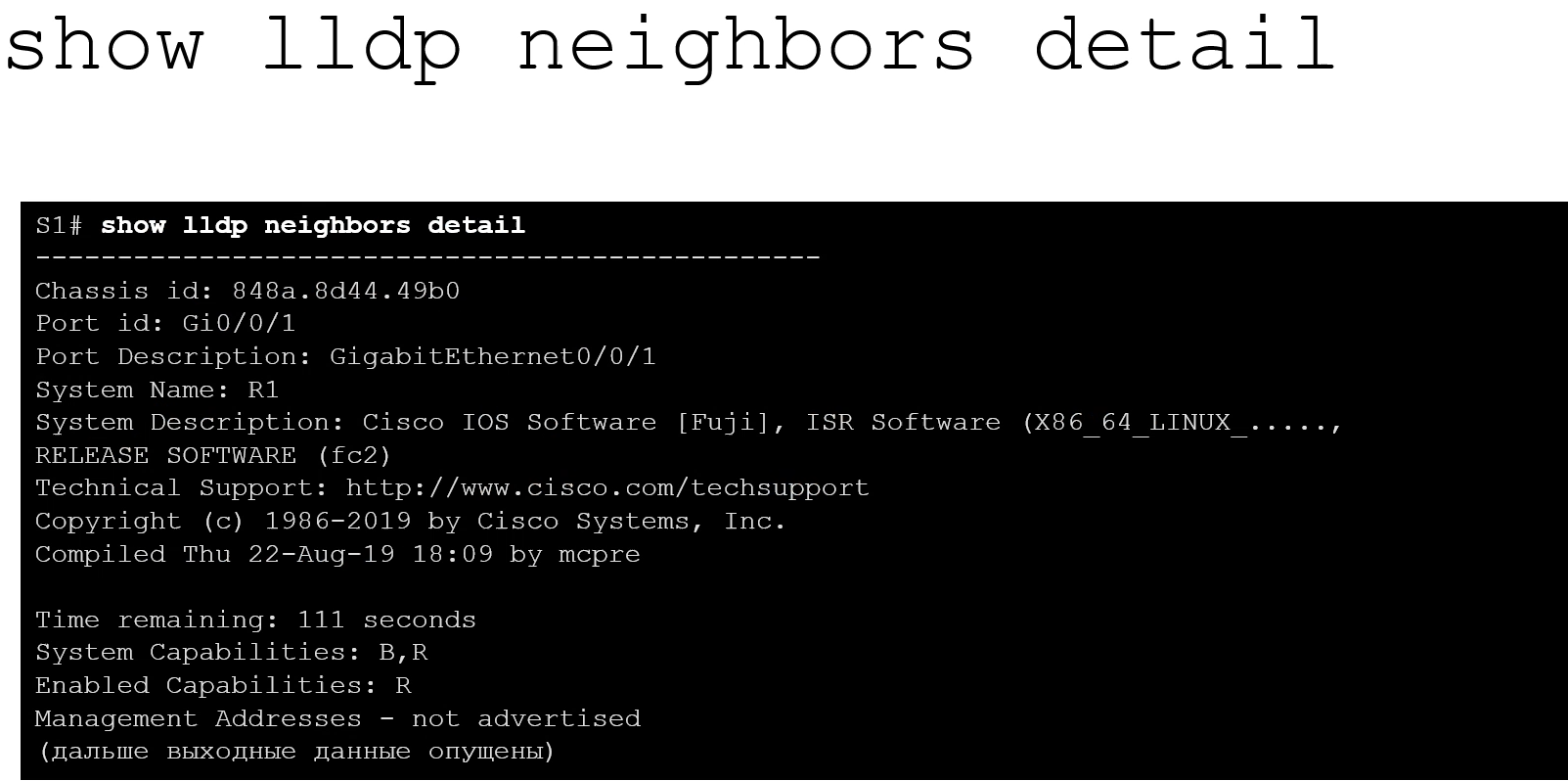

Пример show LLDP neighbours detail

Службы времени

Ручная настройка

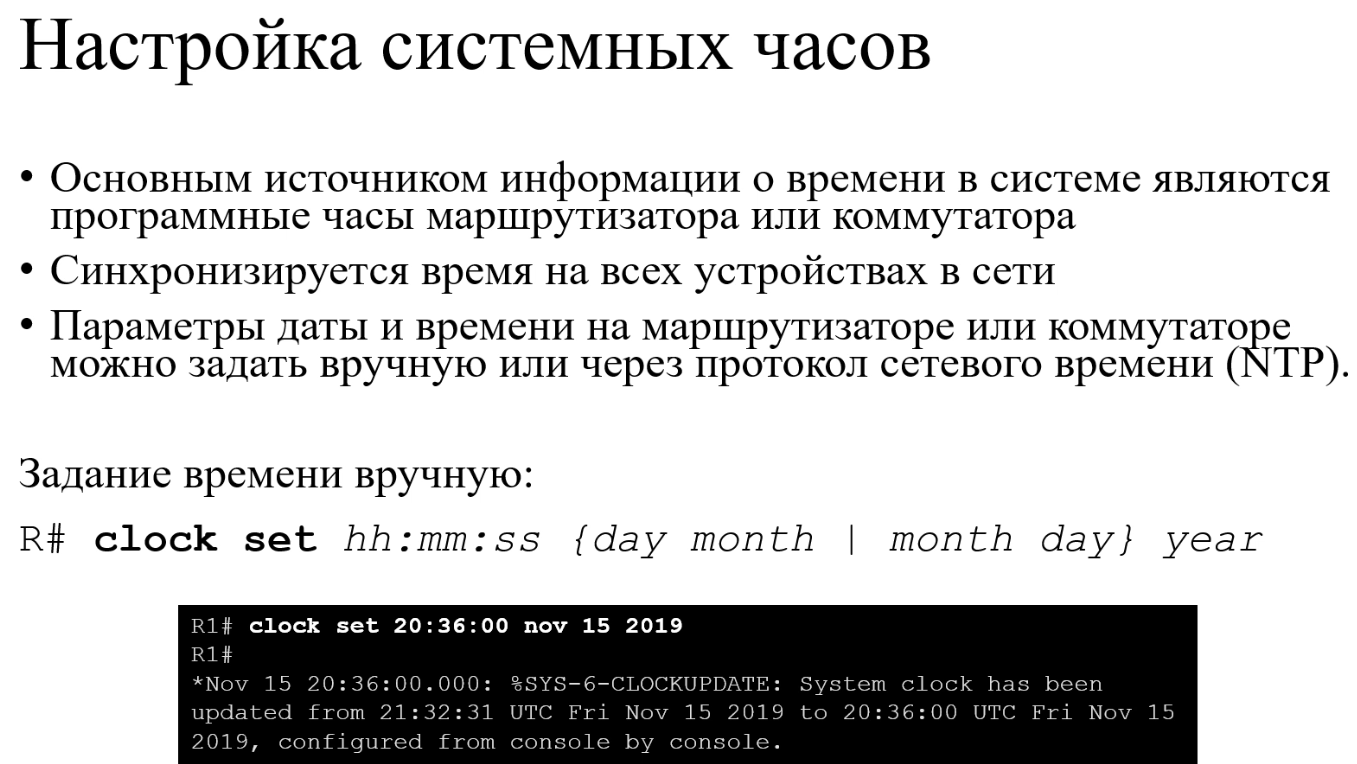

Настройка системных часов

Задать время вручную (привилегированный режим)

clock set hh:mm:ss {day month | month day} year

Минус:

Нужно поставить точно
При перезагрузке, время считается с момента начала перезагрузки (время слетает)

Ручная установка - неудачный способ настройки

Лучше использовать NTP

Пример ручной настройки часов

clock set 19:30:00 may 13 2023

NTP

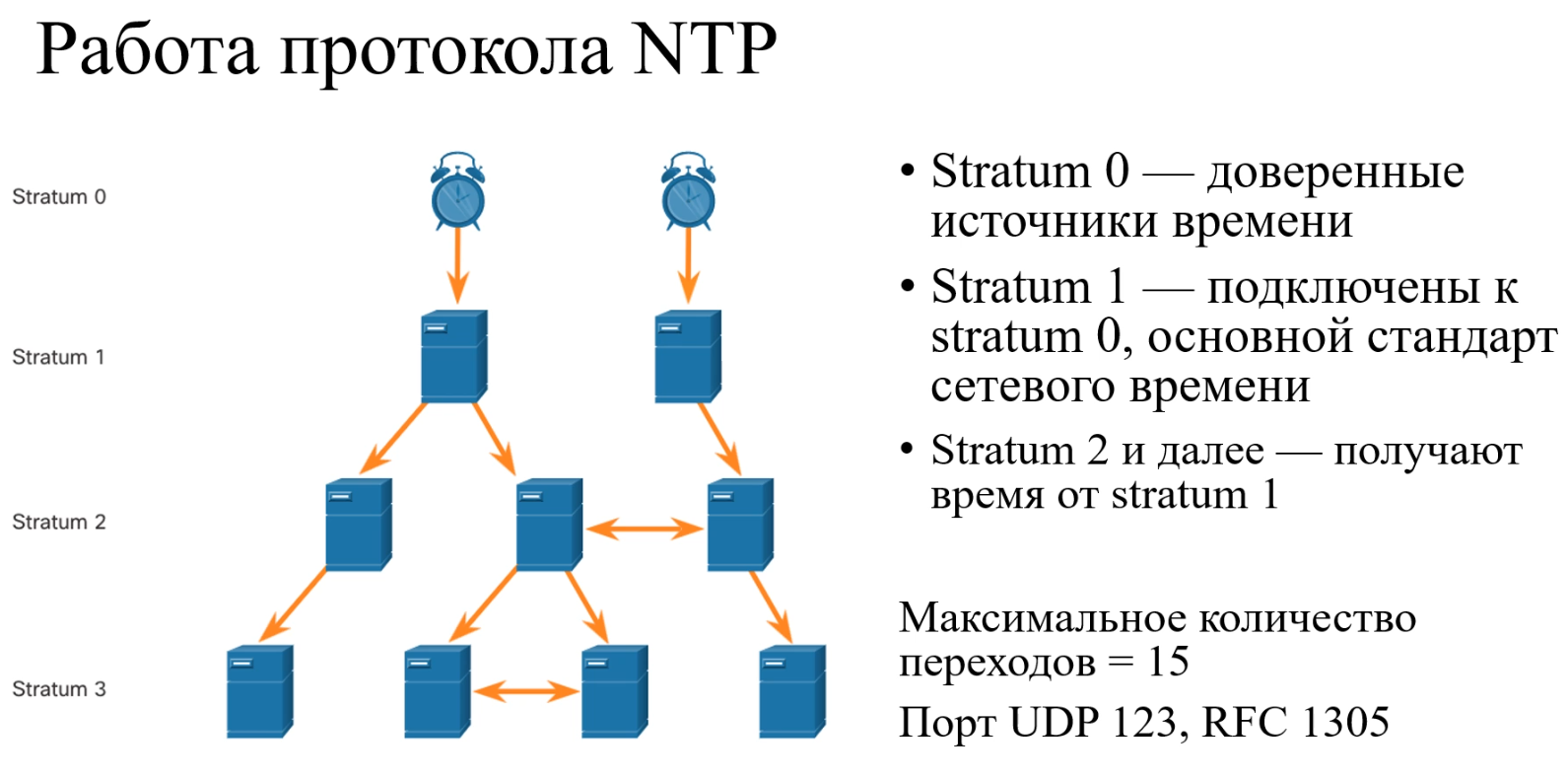

Работа протокола NTP

Работают иерархически. Доверие к Stratum 0 - должны быть максимально точными

Максимальное количество переходов 15, UDP, 123 порт, rfc1305

stratum (англ.)- слой

Серверы на одном уровне могут также синхронизироваться между собой

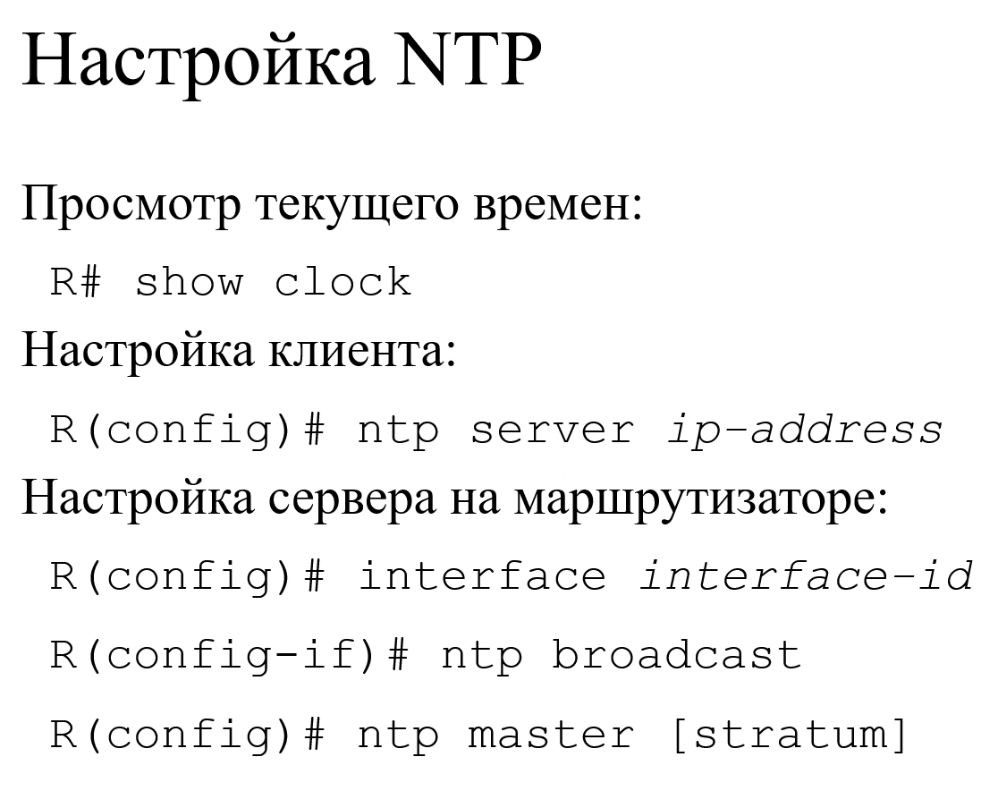

Настройка NTP (клиент + сервер)

Текущее время

show clock

Настройка клиента

ntp server ip-address

ip-address - источник информации о времени

Настраиваемый маршрутизатор должен иметь stratum на один больше, чем тот, клиентом которого является маршрутизатор

Настройка сервера (где указывает stratum)

int <int_name>
ntp broadcast
ntp master [stratum]

Можно держать локальный сервер ntp и синхронизироваться с ним

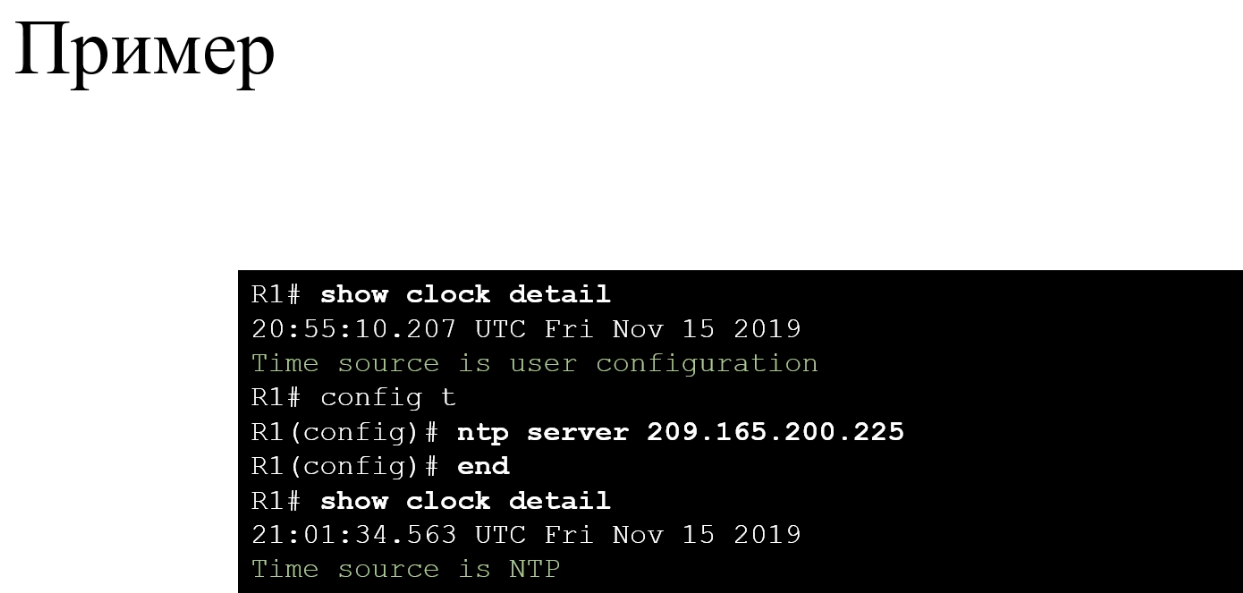

Пример настройки NTP

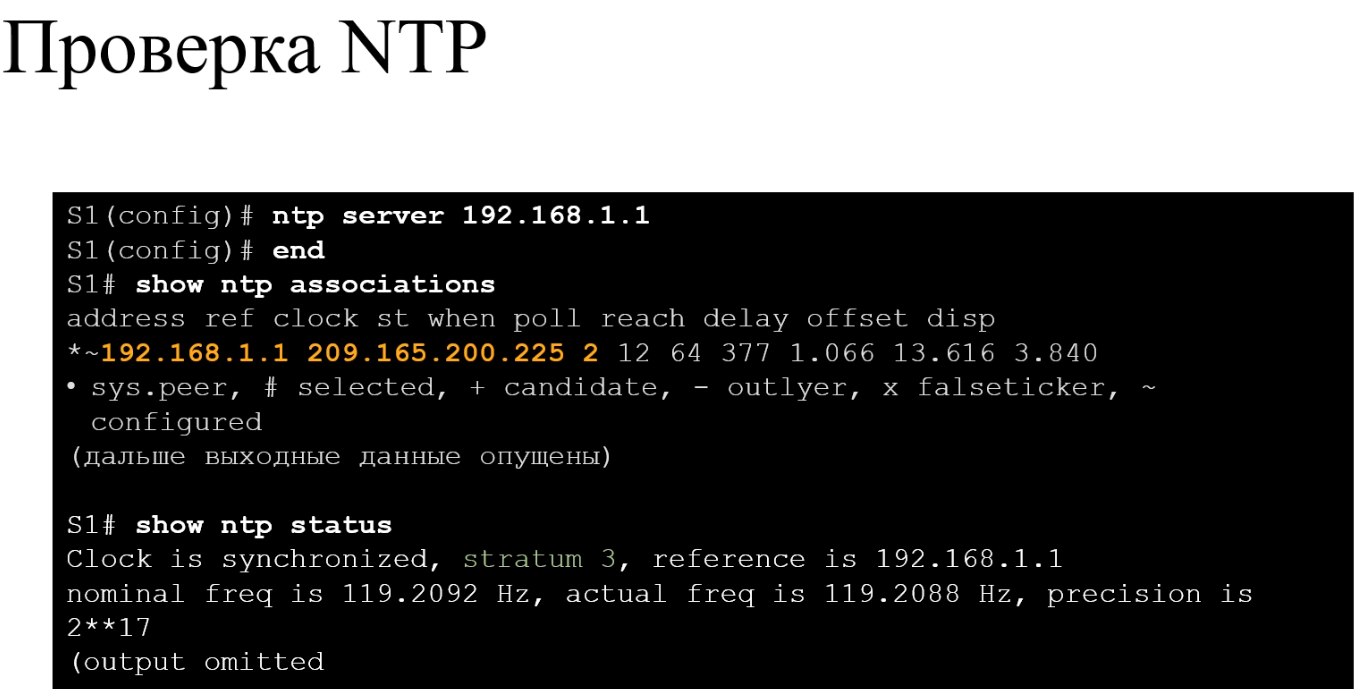

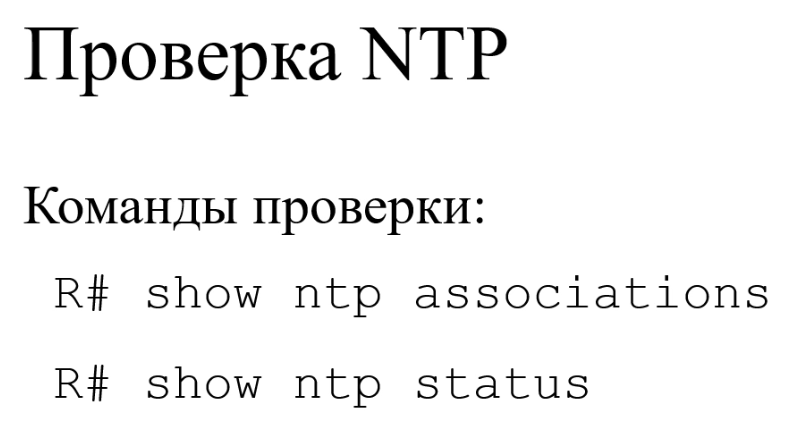

Проверка NTP

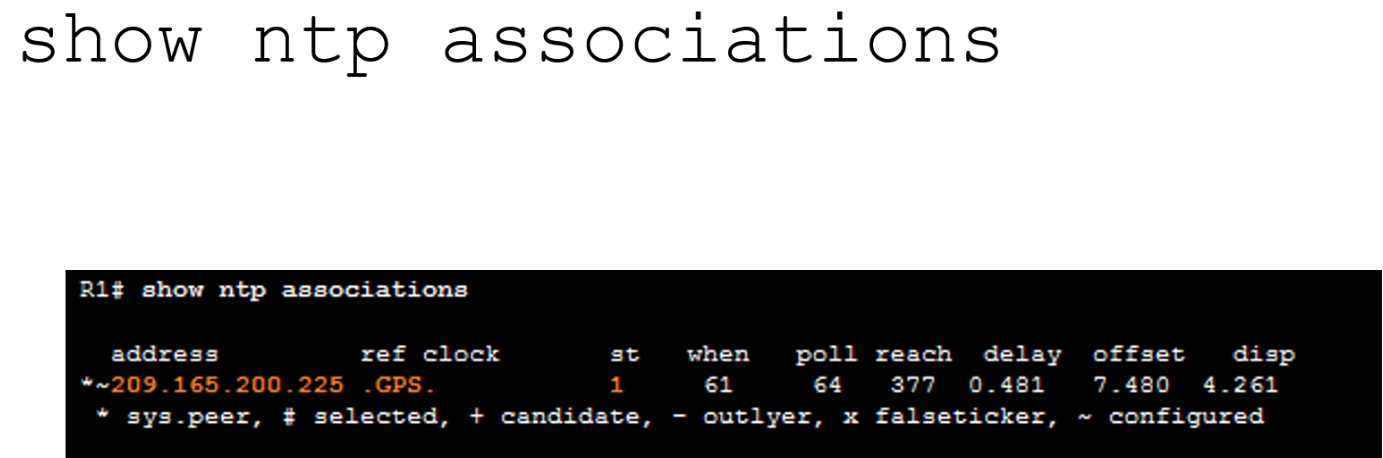

Show ntp associations

address - ip-адрес NTP-сервера
ref (устройство, которое выступает сервером для устройства, у которого запрашивается время)
st - стратум (stratum) сервера, с которого получаем информацию о времени То есть маршрутизатор в этом случае находится на 2 стратуме
