Сетевое оборудование как компьютеры

Общие особенности

Вычислительная машина

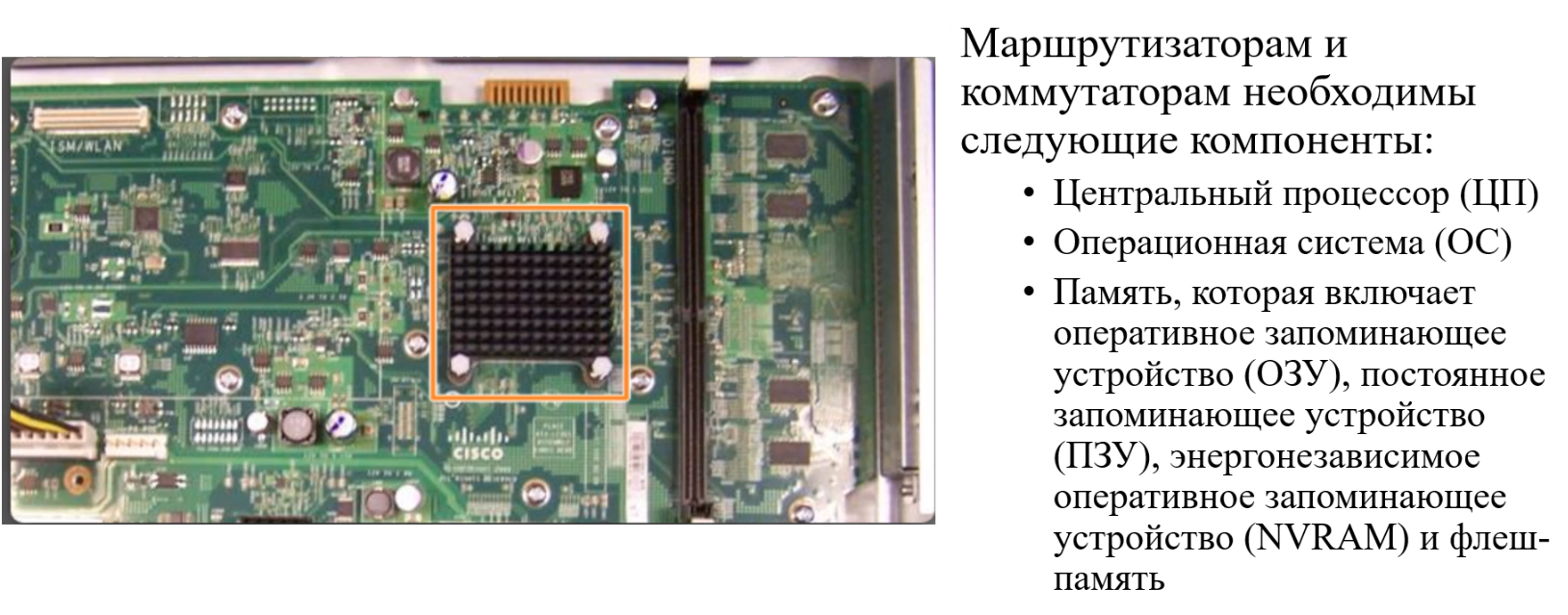

Компоненты:

CPU (Центральный процессор, ЦП)
OS
RAM
ПЗУ
NVRAM
Flash-память

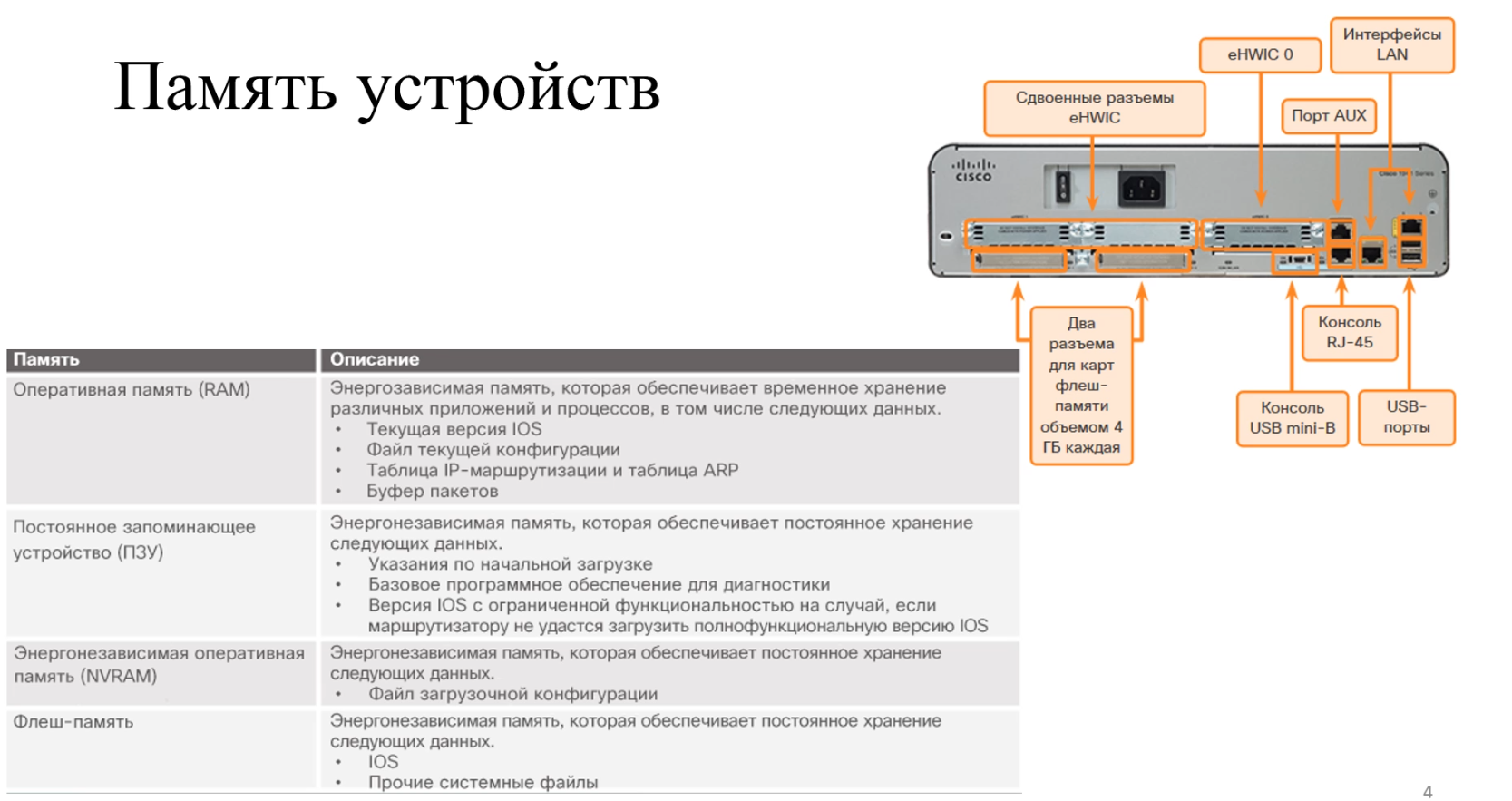

Память устройств

Процесс загрузки оборудования cisco

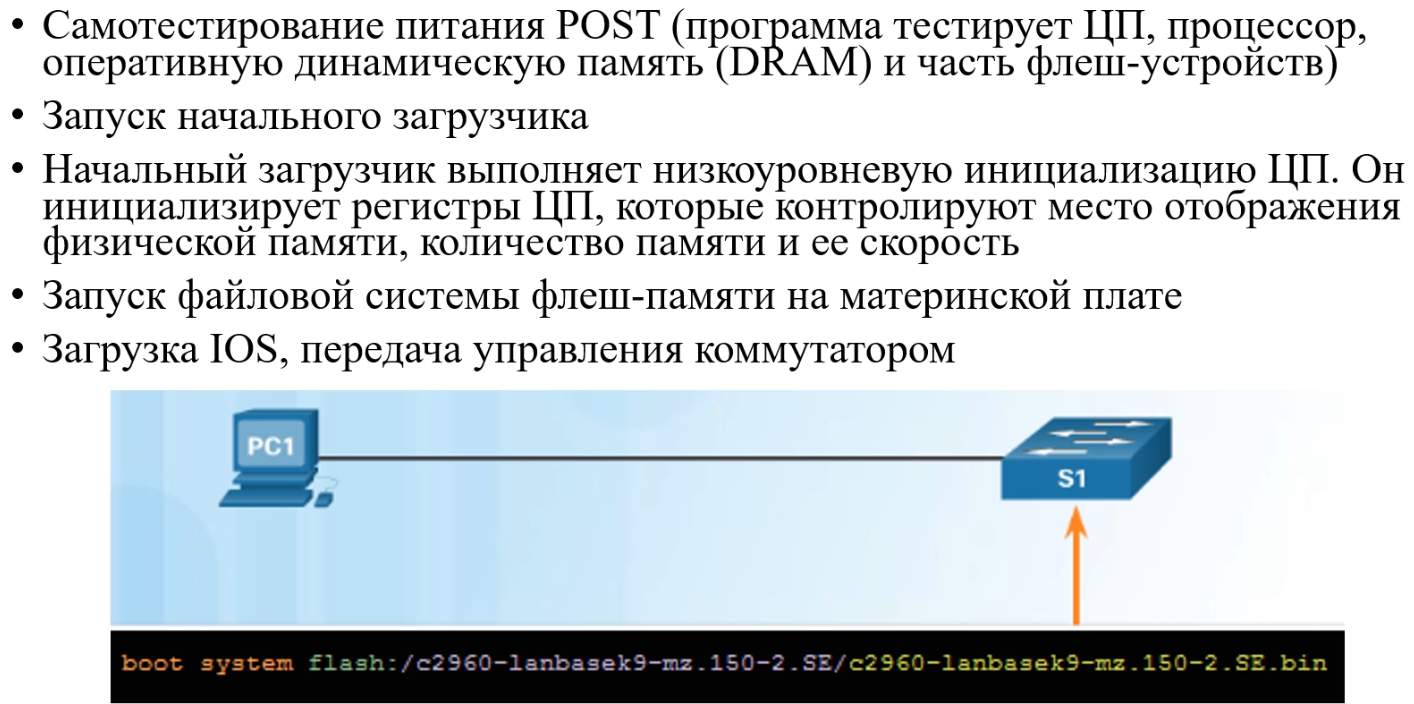

POST
Запуск загрузчика
Инициализация CPU (ЦП)
- Регистры
- Настройка доступа к памяти
Запусе ФС (FS) флеш-памяти на материнской плате
Загрузка IOS

Загрузка IOS

Загрузка первого исполняемого файла из BOOT

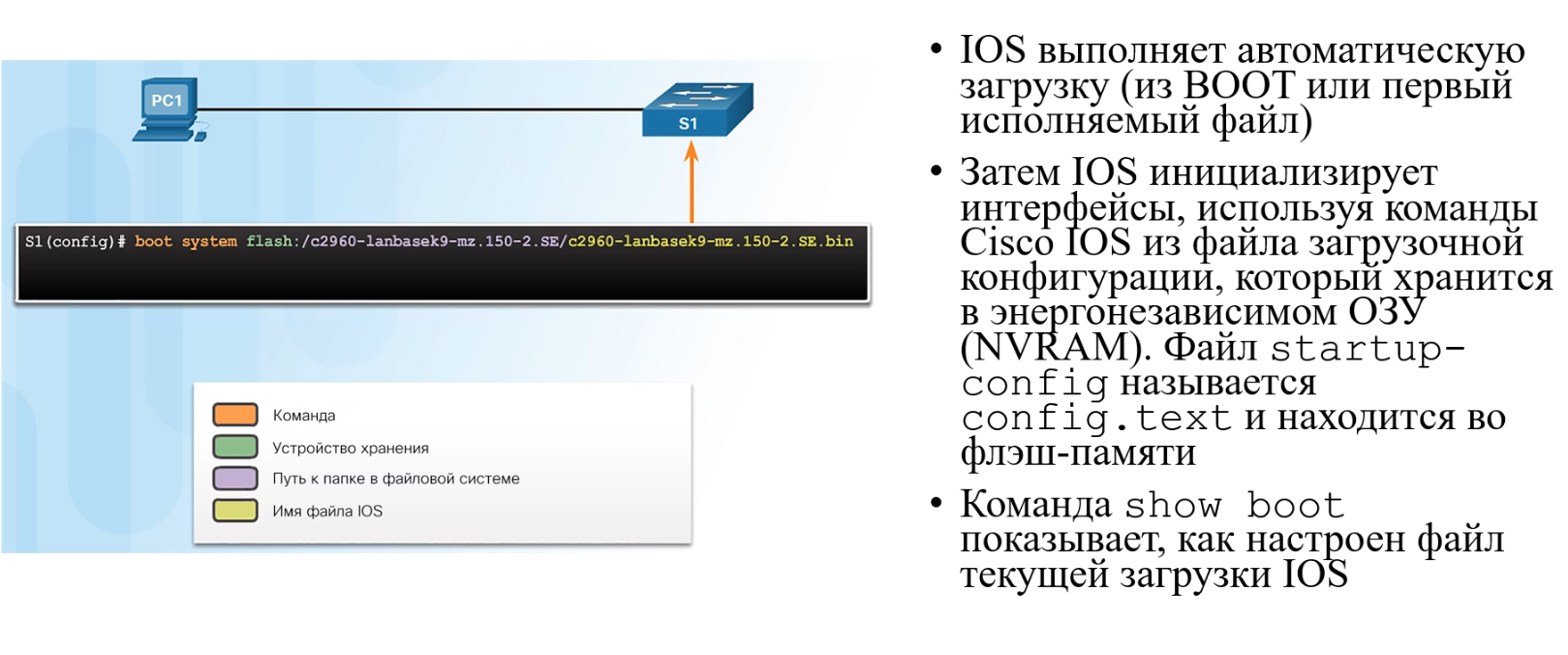

Инициализация интерфейсов (startup-config)

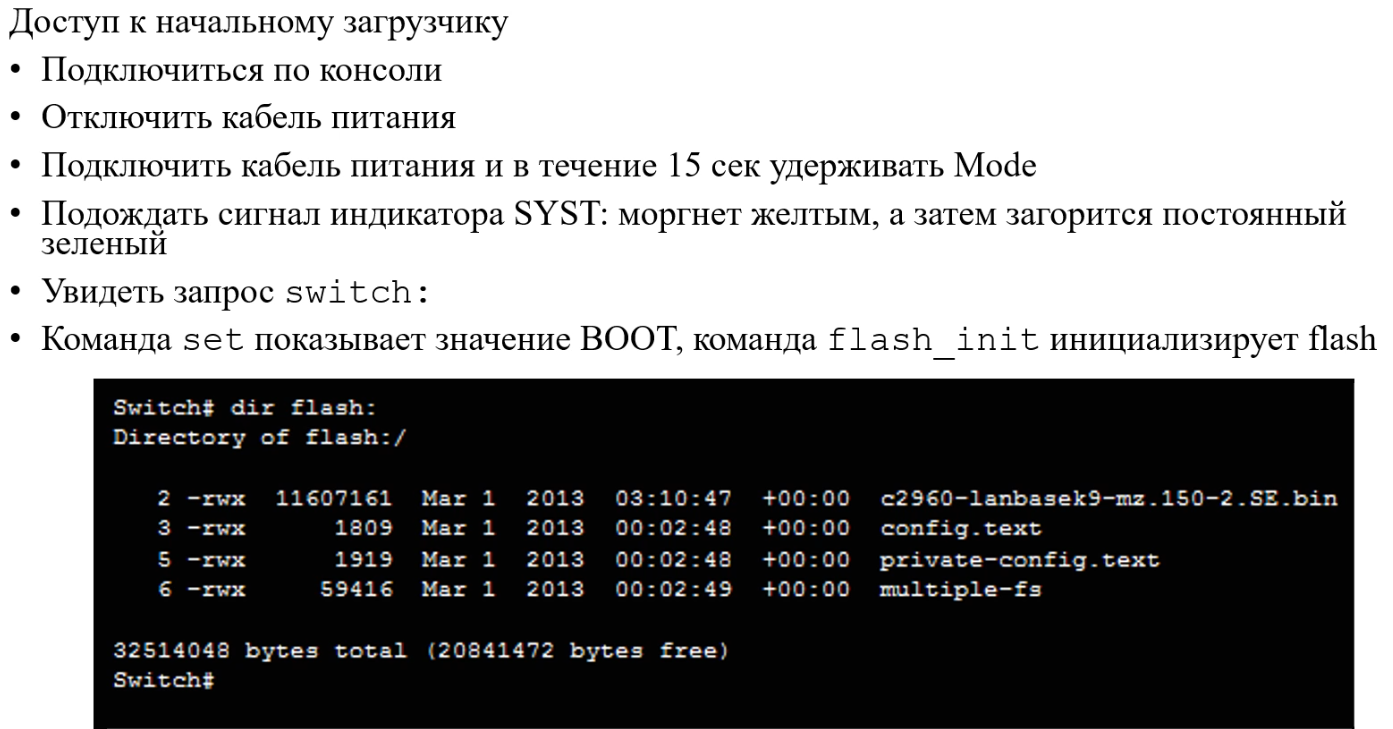

Проверить, что лежит в BOOT

show boot

Коммутатор

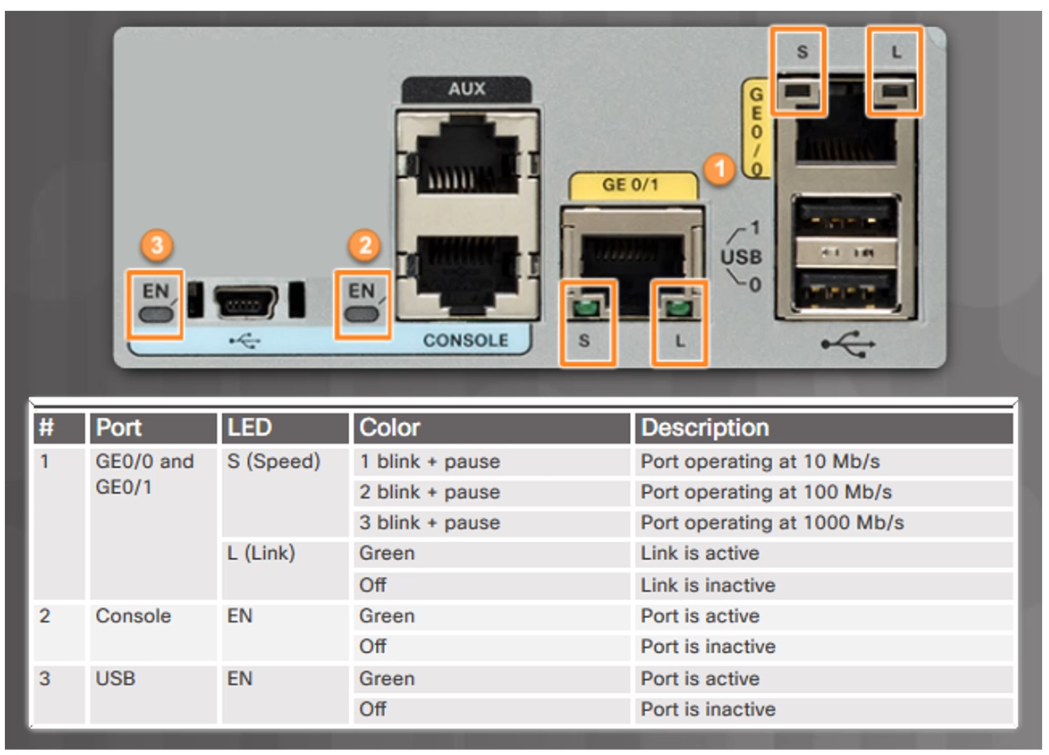

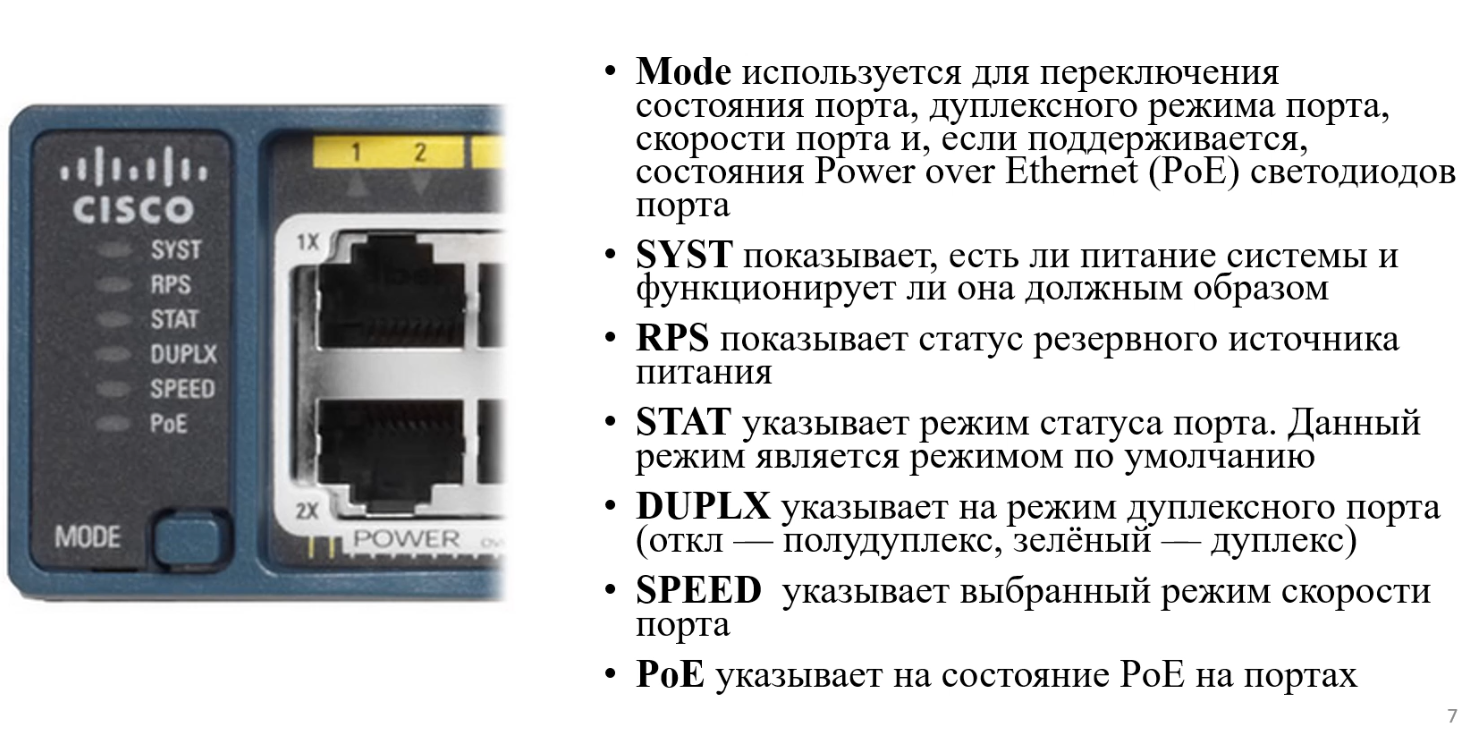

Светодиодные индикаторы

Mode - настройка порта
- Дуплексный режим
- Скорость
- PoE
SYST - общее состояние коммутатора
- горит зеленым - работает
- желтый - питание есть, но работает с перебоями
- выключен - нет питания
RPC - состояние резервного источника питания
- Горит зеленым - все хорошо
- Горит желтым - питание неисправно
- Мигает желтым - произошел сбой резервного питания
- Не горит - есть проблемы
STAT - статус порта (выбран и горит зеленым)
DUPLX порты, находящиеся в дуплексном режиме
- Зеленый - включен
- Отключен - отключен (работает в полудуплексе)
SPEED - скорость порта
PoE (Power over Ethernet) - питание через Ethernet
- Зеленый - подключено устройство, которое питается по Ethernet
- Другие индикаторы - другое поведение

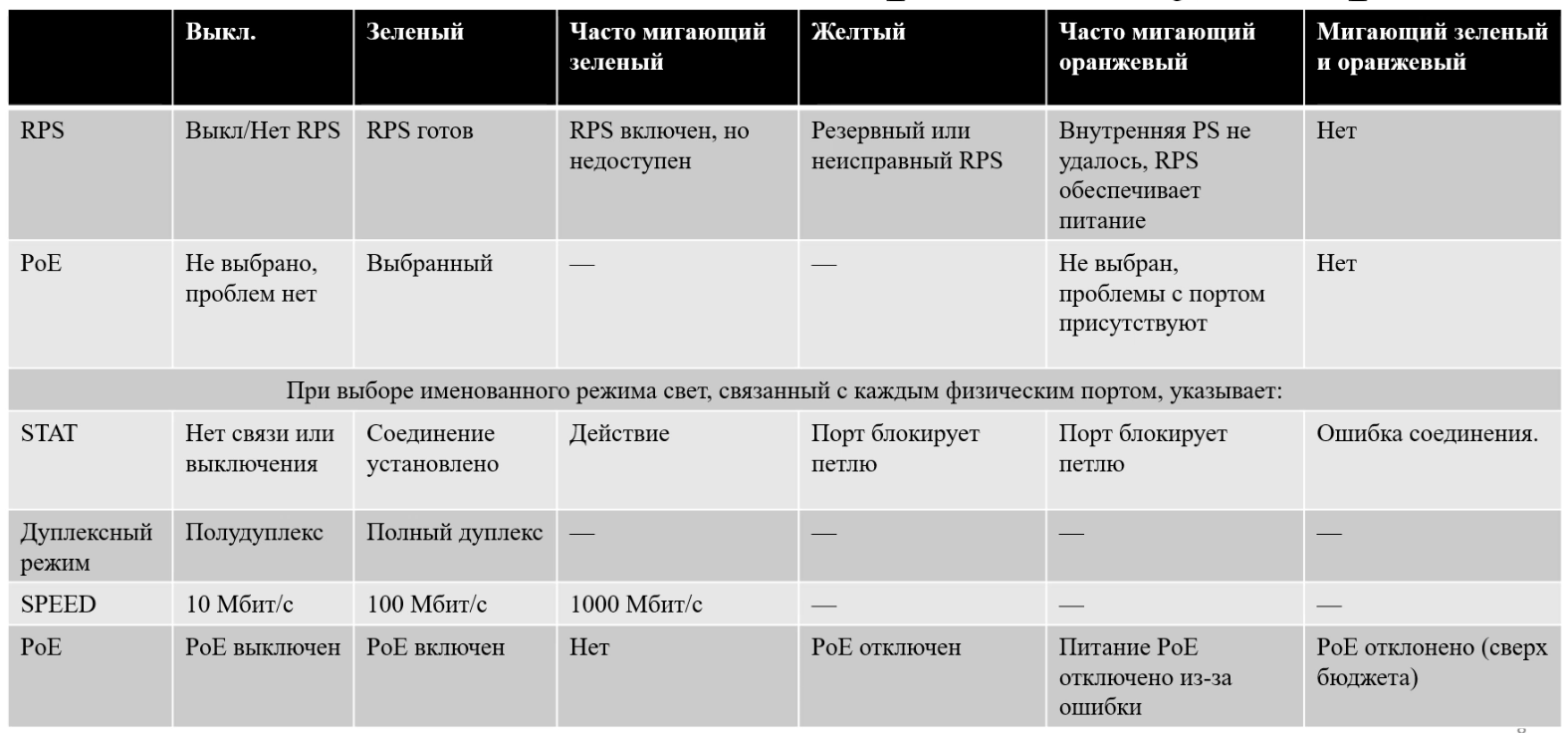

Таблица индикаторов

Если в режиме SPEED индикатор не горит, то либо он не передает данные, либо передаются данные со скоростью 10гб

Маршрутизатор

Поддержка файловой системы маршрутизаторов и коммутаторов

Почти не отличается

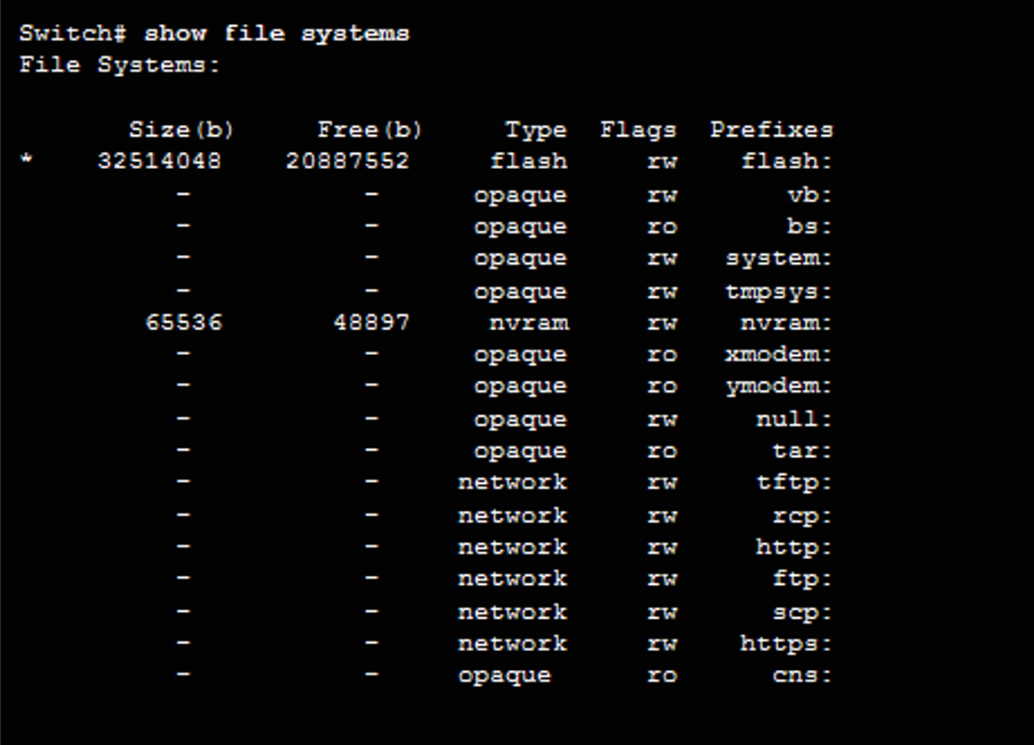

Просмотр файловых систем, подключенных к устройству

Файловые системы на текущей памяти

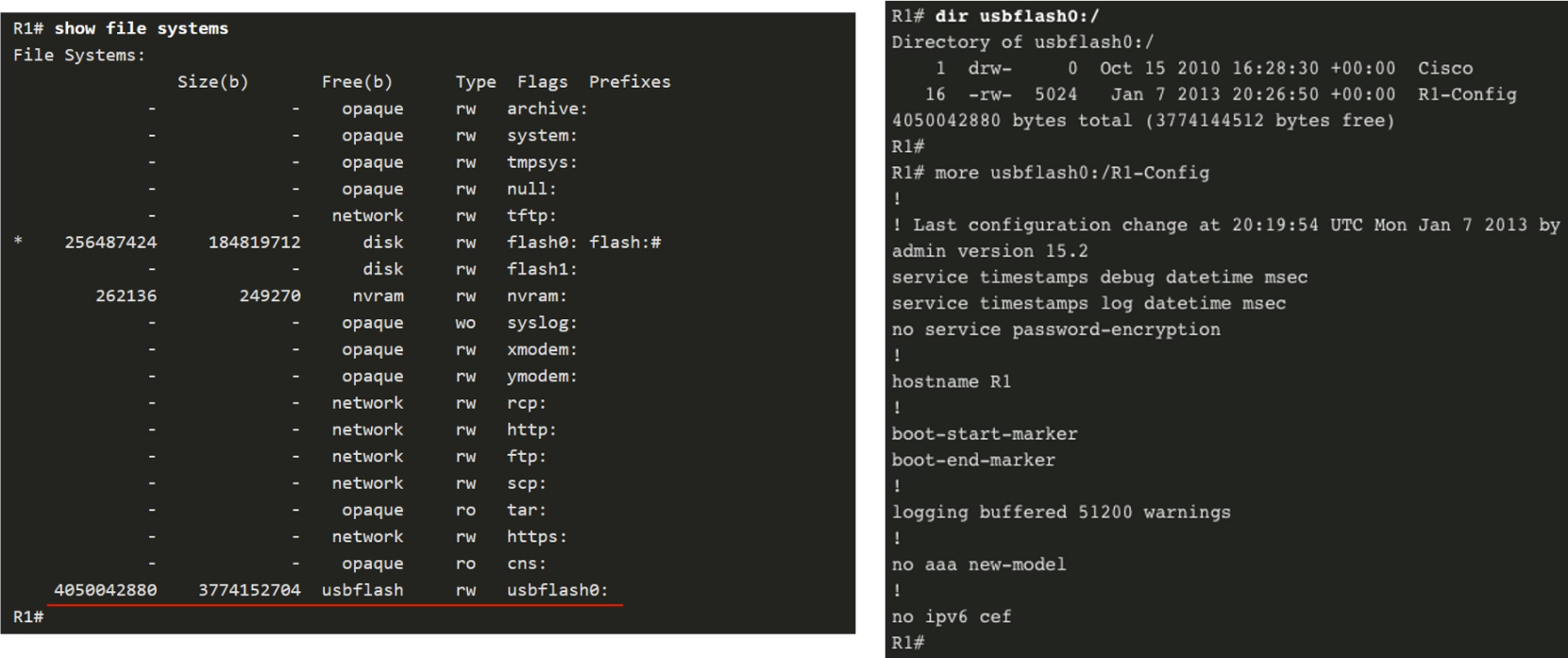

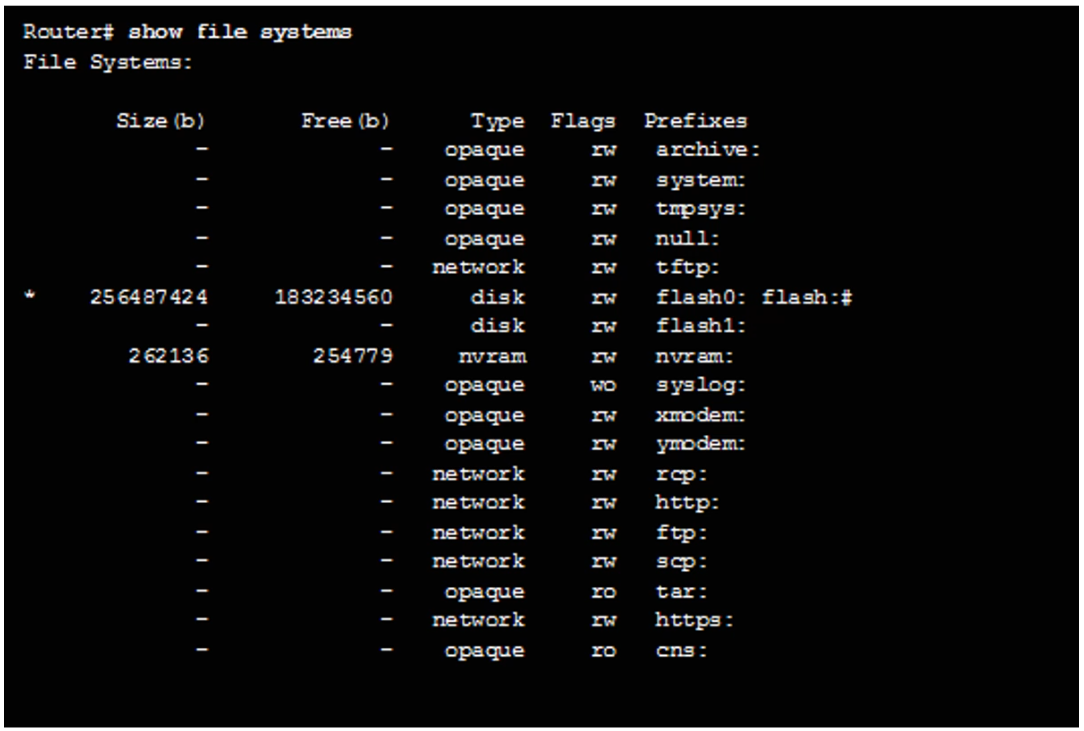

show file systems

wo - write only

ro - read only

rw - read write

Интересуют flash

* - используется по умолчанию (хранятся все файлы, с которыми работает маршрутизатор, в тч система, в тч файлы конфигурации)

# - загрузочная операционная система находится в этой фс

Фс Flash - памяти

Содержимой flash-карты, установленной в данном маршрутизаторе (по умолчанию)

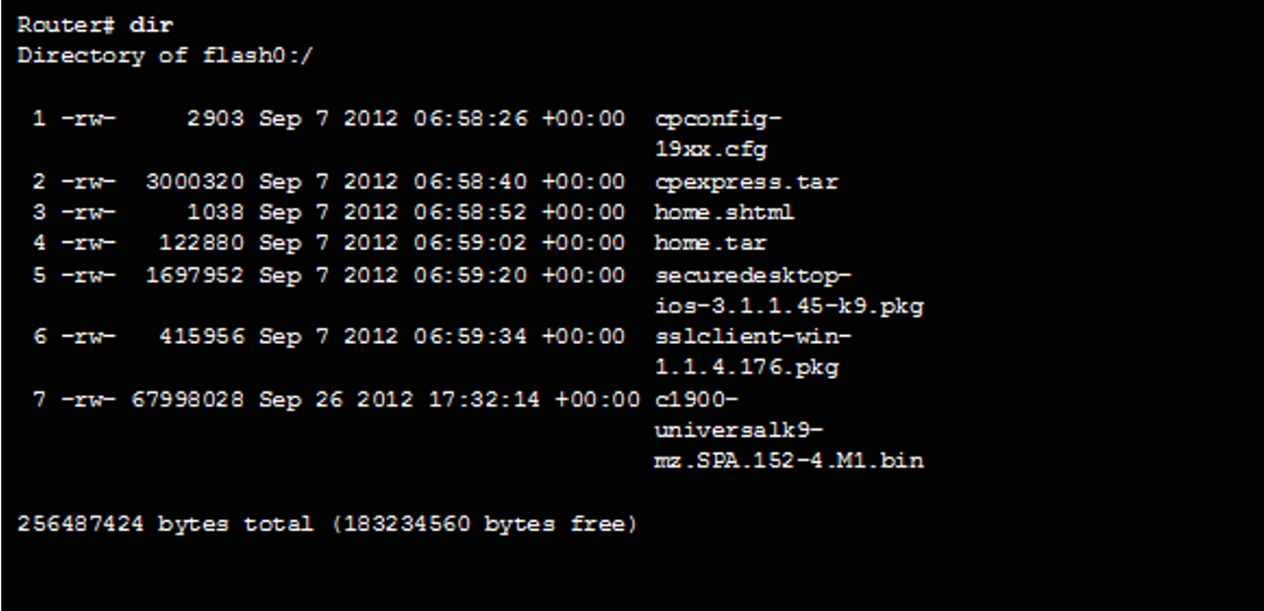

dir

Просмотр содержимого других файловых систем

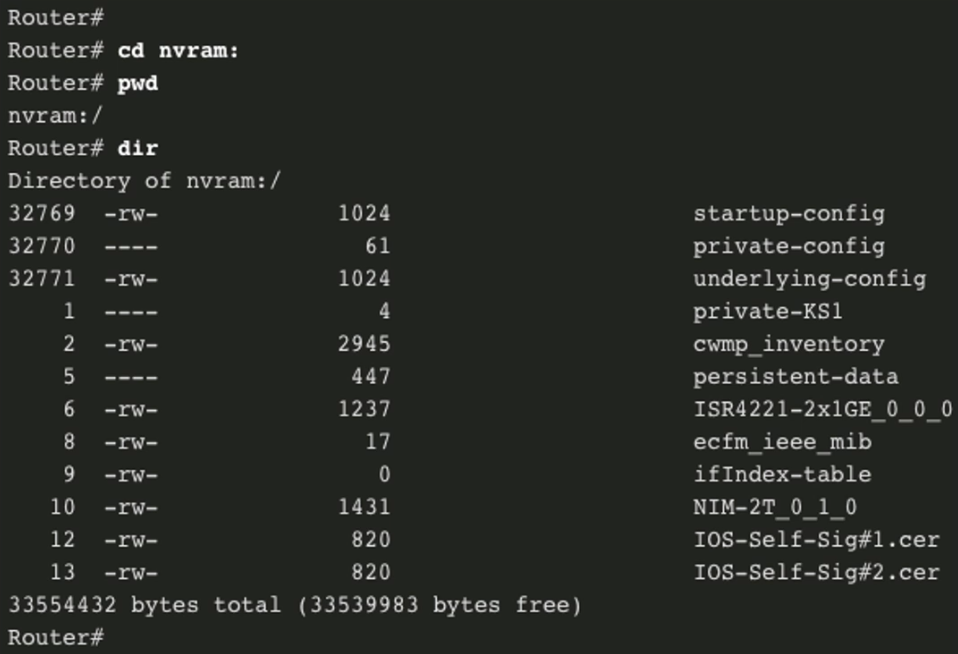

В nvram лежит startup-config

cd <fs_name>

Текущая директория

pwd

Здесь лежит конфиг

Резервное копирование конфигурации

Бекап конфигурации

Способ 1:

show running config

Скопировать вывод и вставить

Есть нюансы с восстановлением (удаление лишних символов), но способ рабочий

Способ 2:

Скопировать конфигурацию на удаленный хост

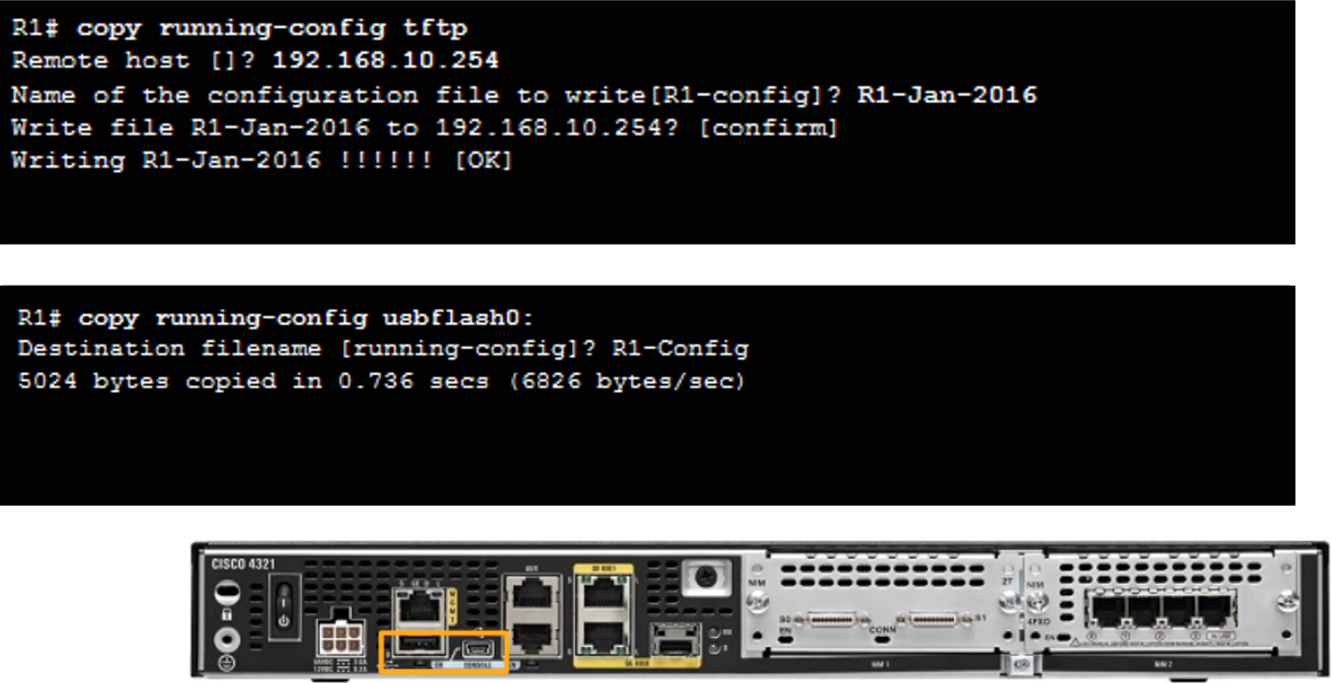

copy running-config tftp

2 аргумент - протокол

Далее в интерактивном режиме:

Адрерс удаленного хоста

Копирование на флешку

copy running-config usbflash0

Просмотр имени устройства для резеравного коирования на маршрутизаторе/коммутаторе

Убедится, что копия успешно создана

просмотр содержимого файла

more <fs>:<file/path>/<filename>

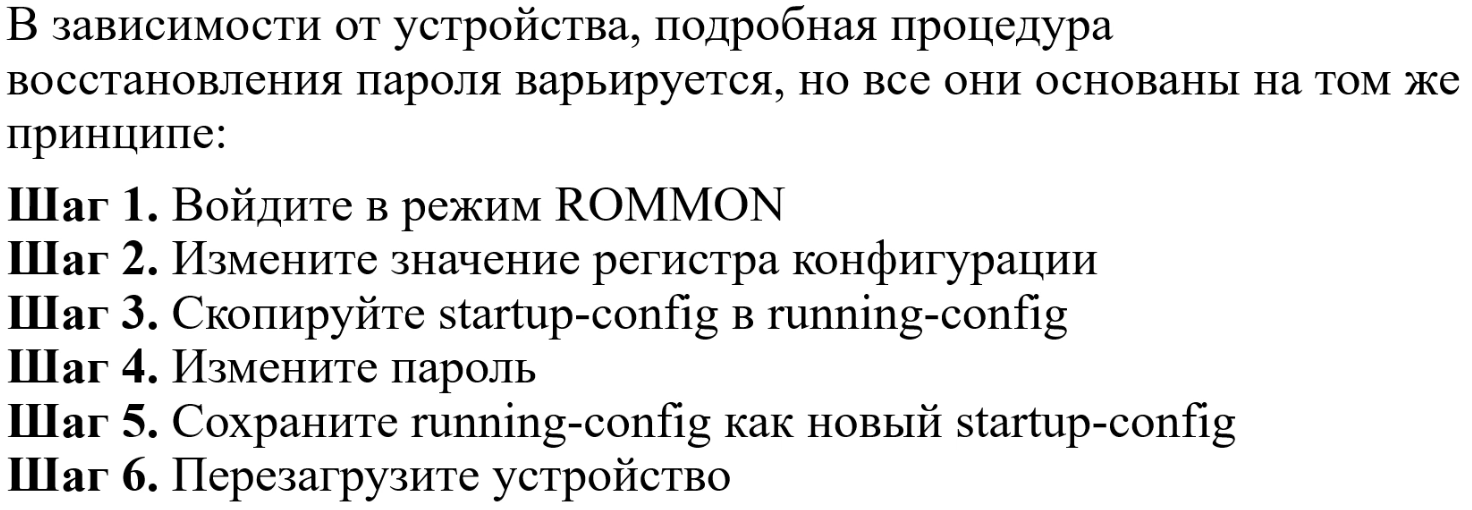

Восстановление пароля на маршрутизаторе

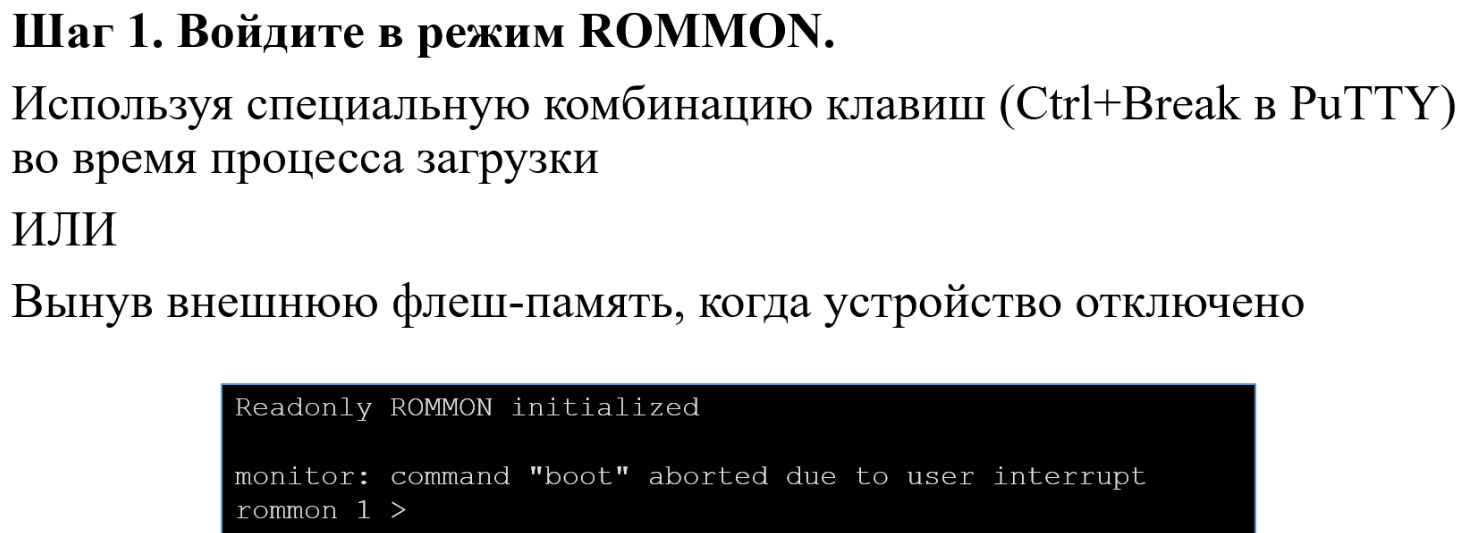

Вход в режим ROMMON

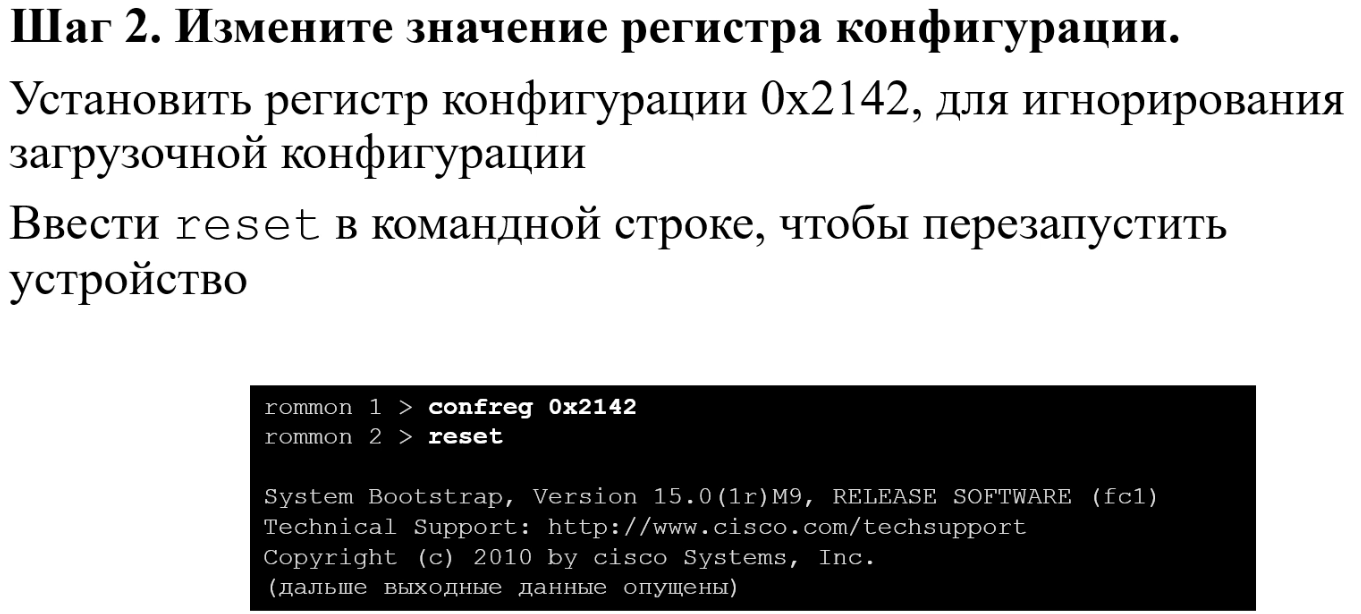

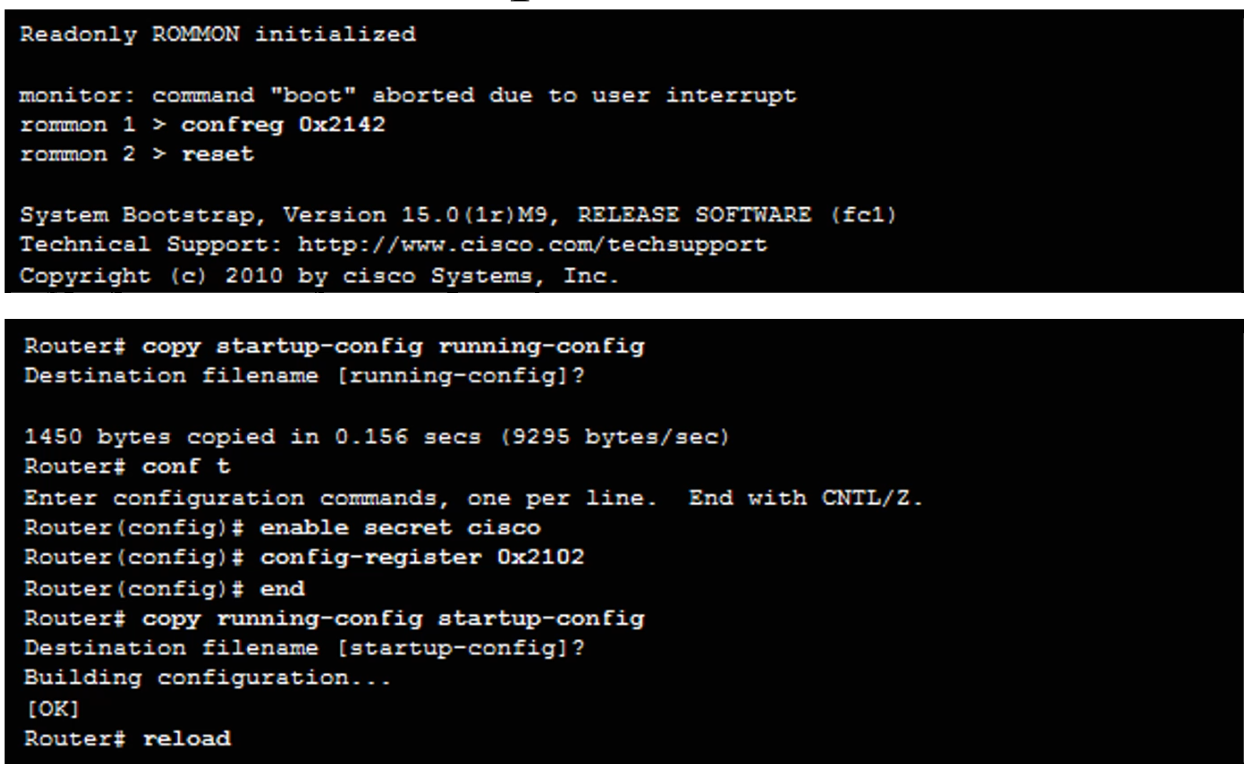

Изменение значения регистра конфигурации

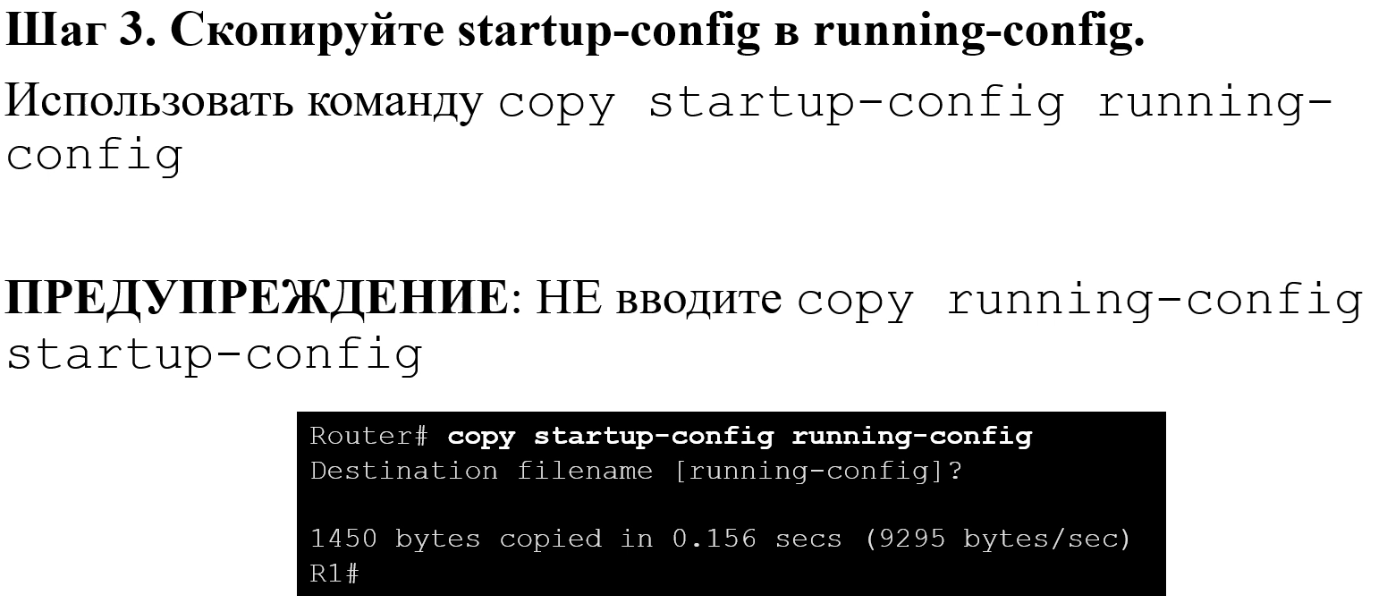

Восстановление пароля

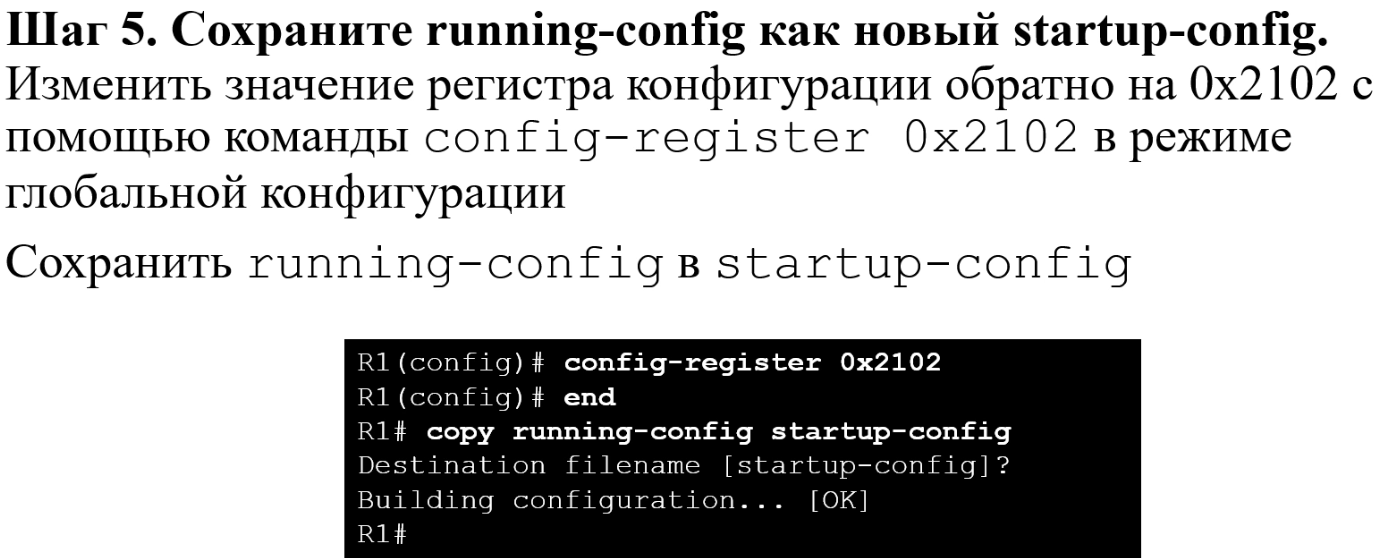

Попадем в обычный интерфейс, при этом обойдя пароль. Теперь нужно изменить пароль

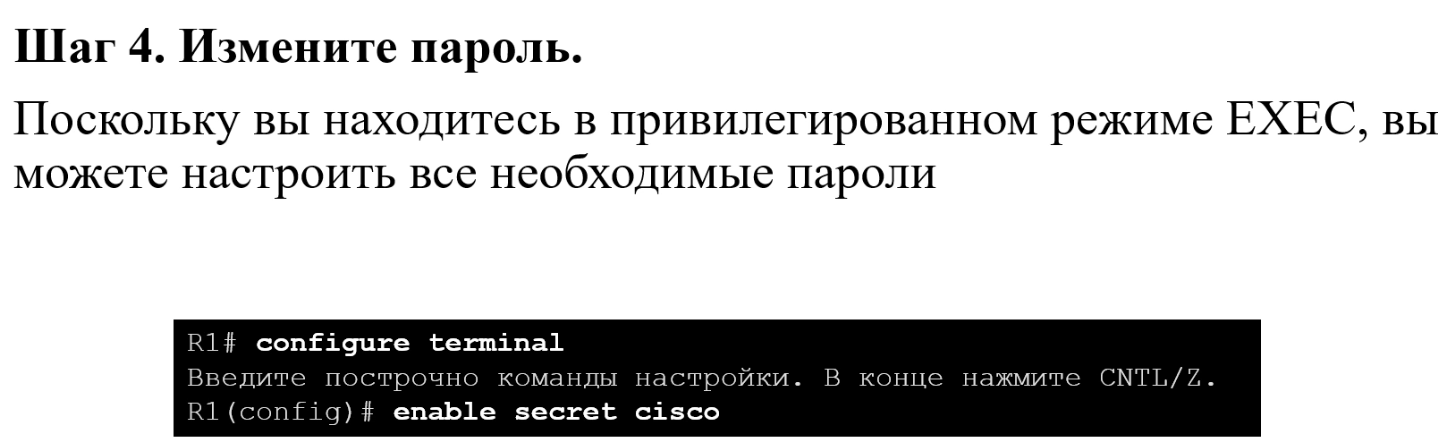

Изменение пароля

Сохранение нового конфига с новым паролем в startup-config

Пример

Восстановление пароля на коммутаторе

Управление образами IOS

Введение в образы

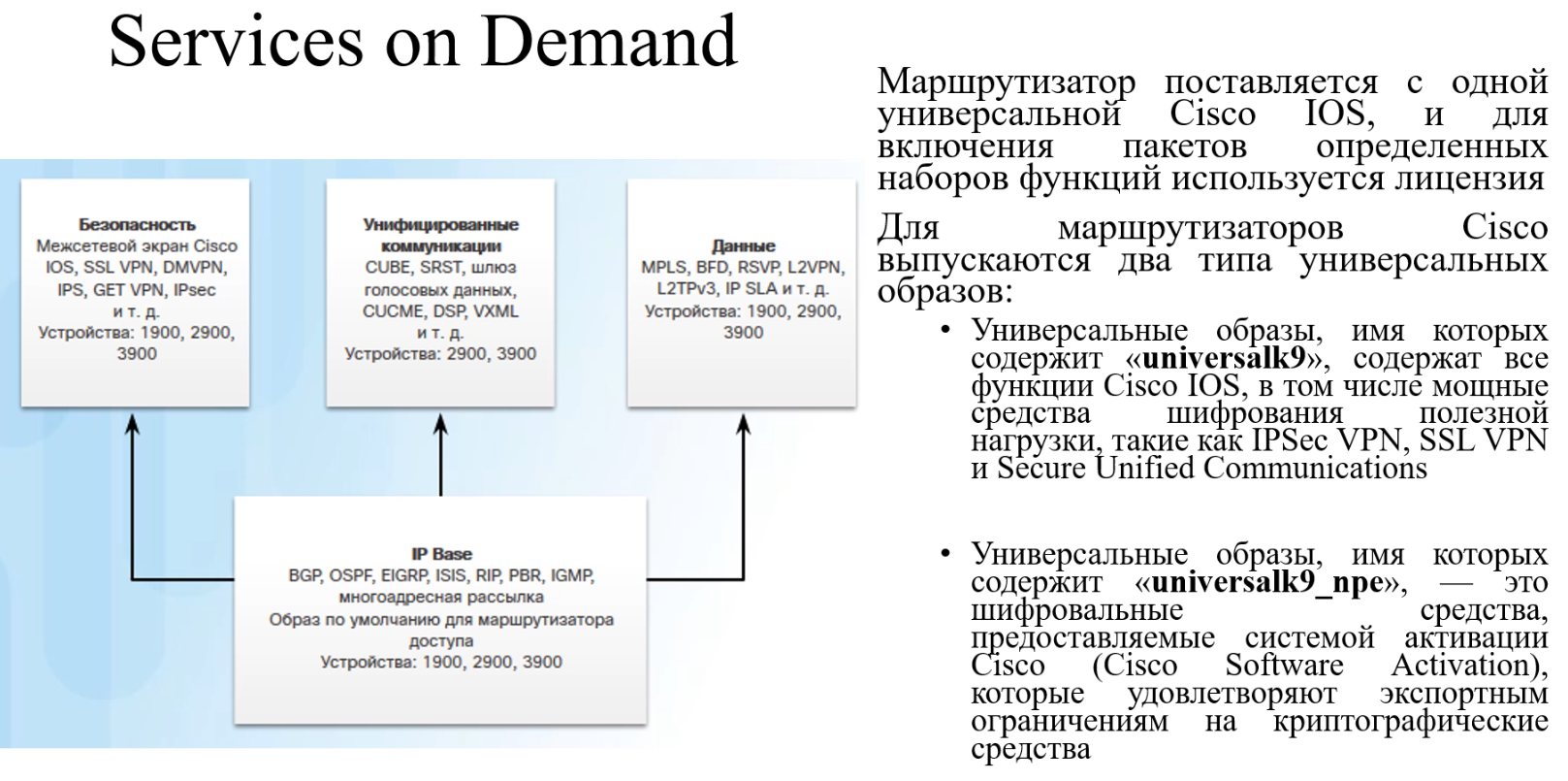

Лицензии, universalk

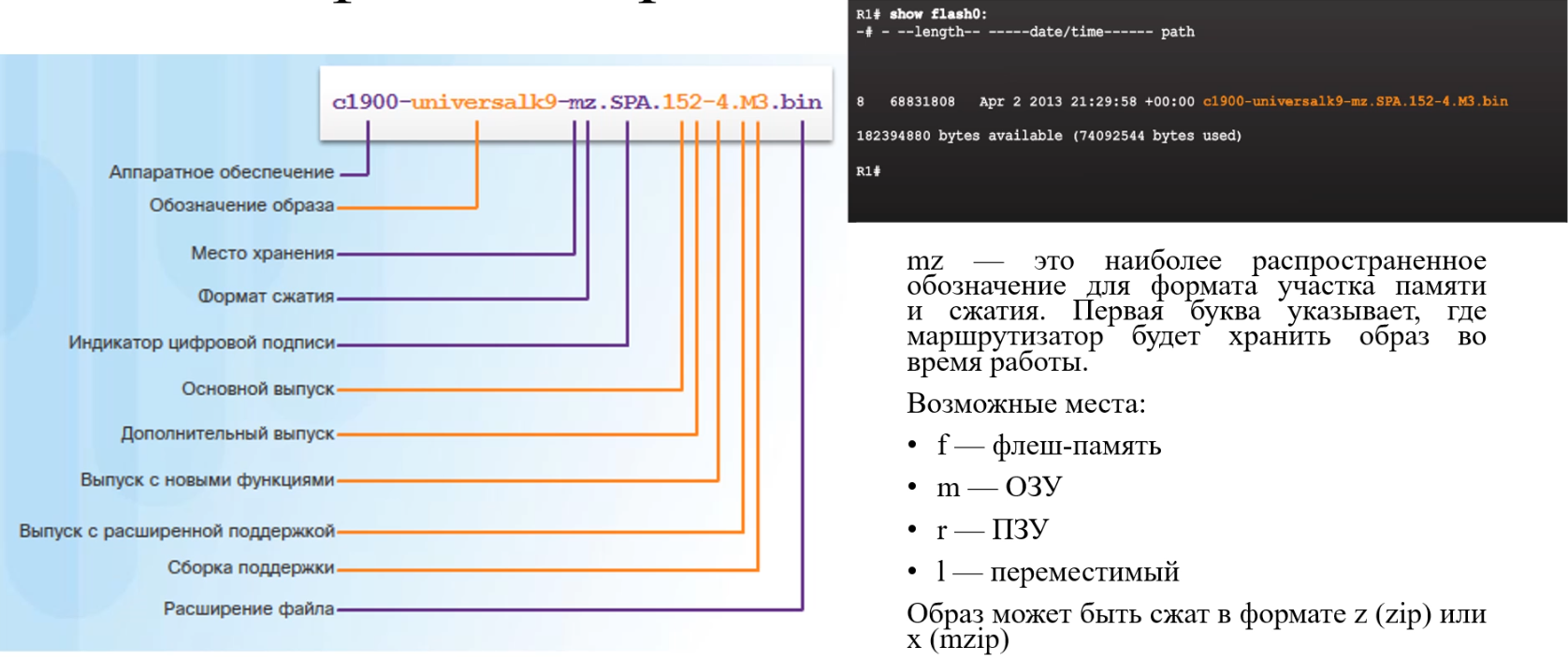

Имена файлов образов IOS

Аппаратное средство - оборудование, которое подходит для работы с данным образом

Образ (их 2 варианта)

Место запуска и формат сжатия (обычно сжимается)

SPA - наличие подписи

15 - номер версии

2 - дополнительный выпуск

4 - хотфиксы

M3 - расширенная поддержка

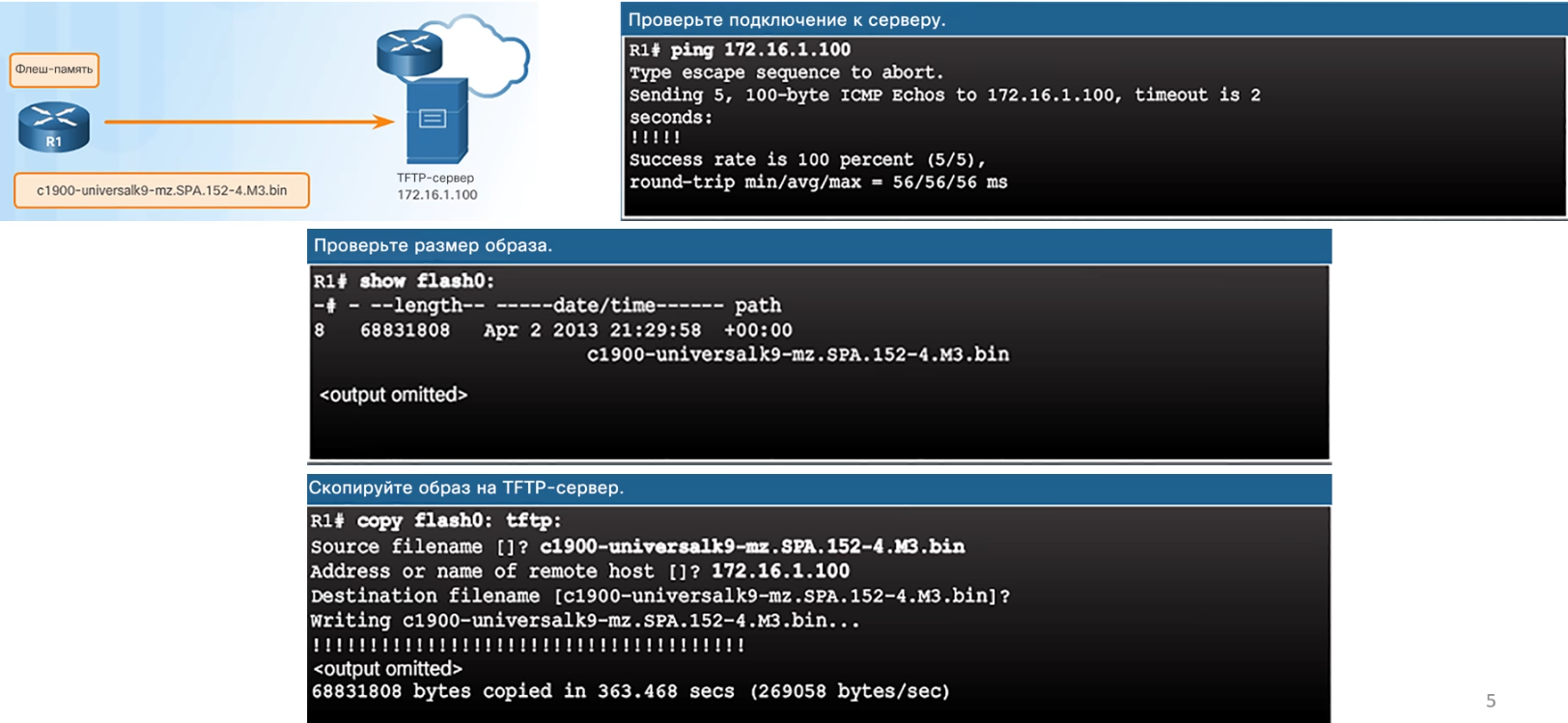

Резервное копирование образов IOS

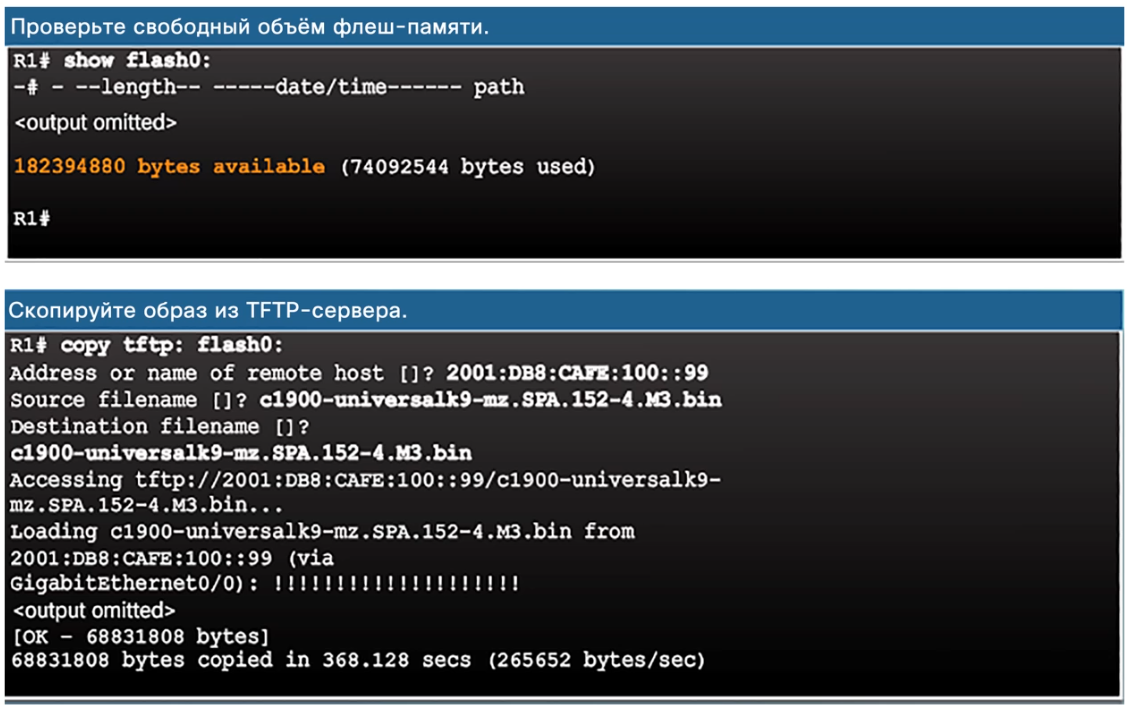

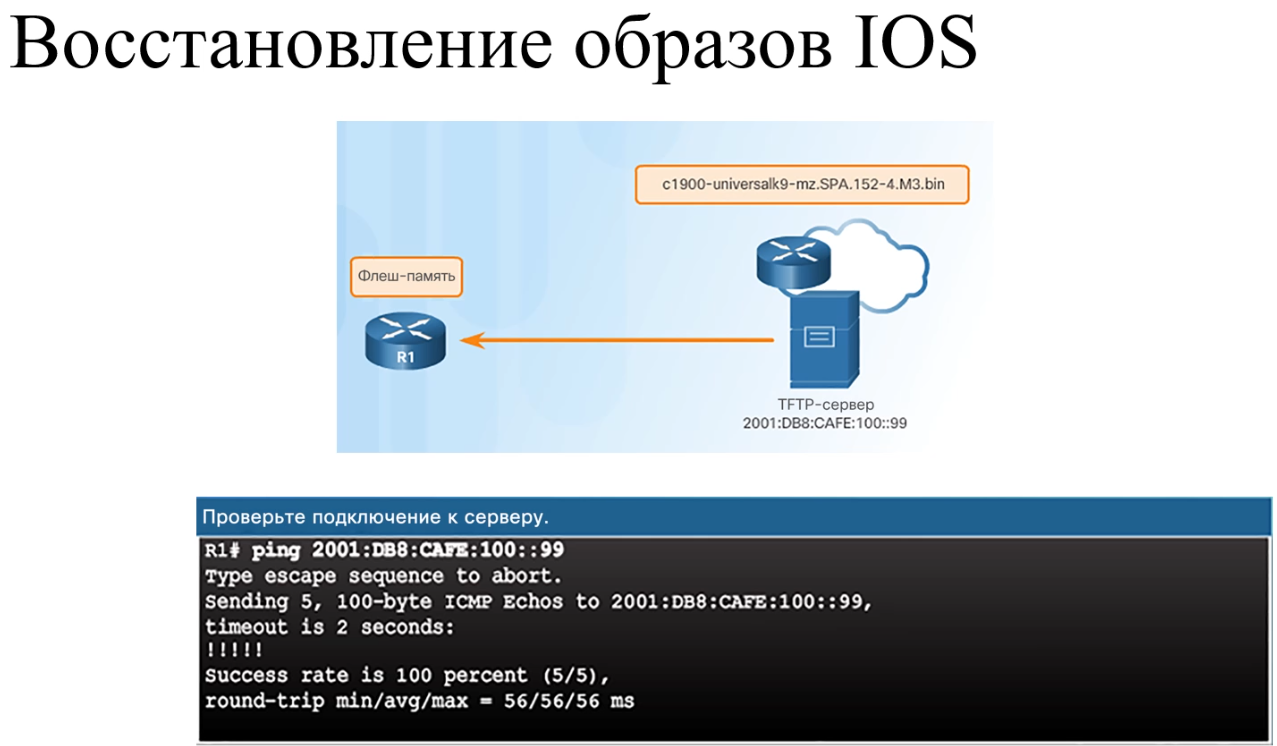

Восстановление образов

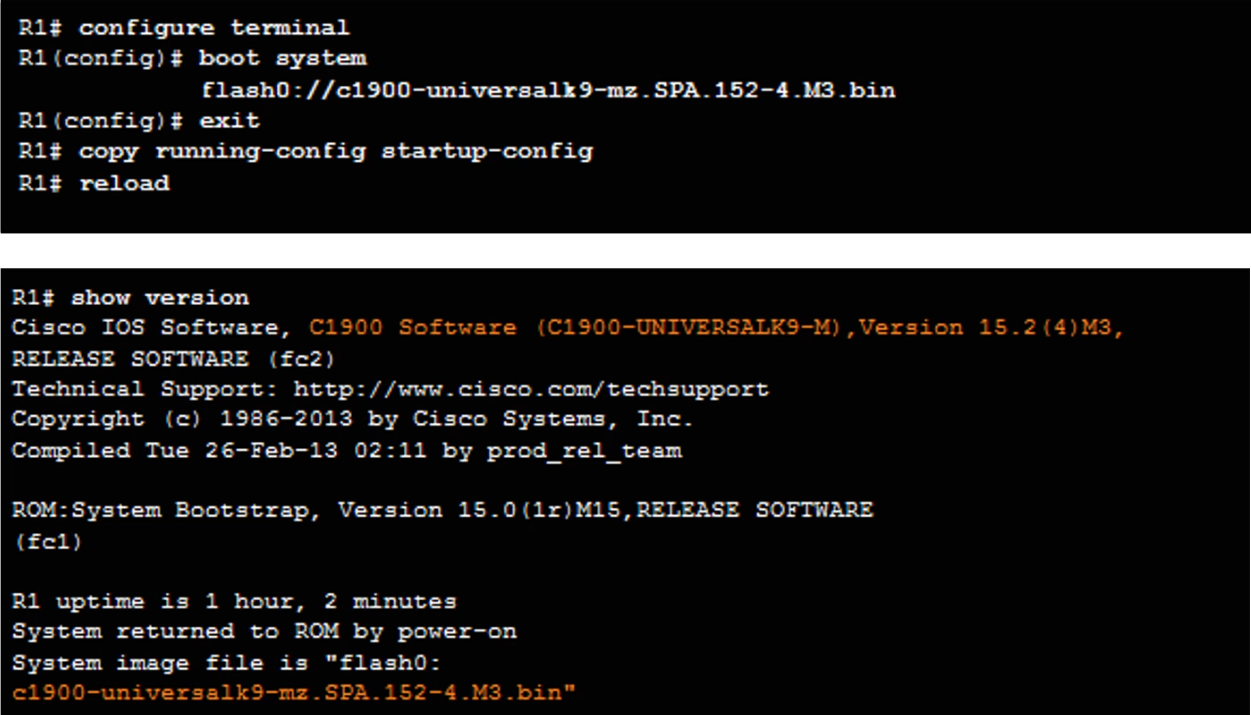

Выбор образа для загрузки

В boot может быть несколько образов, вводятся по порядку (какой разделитель?)
